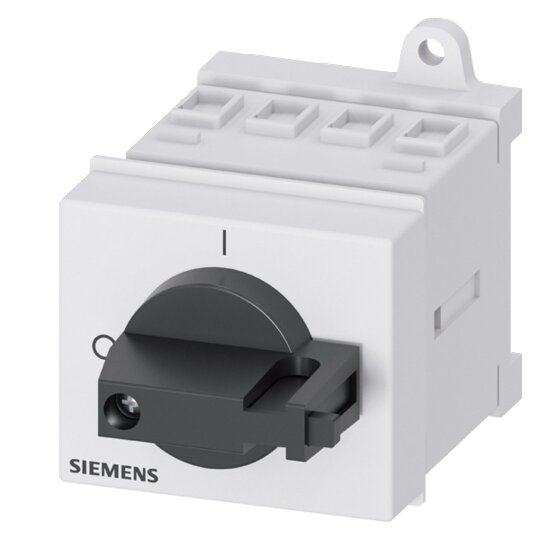

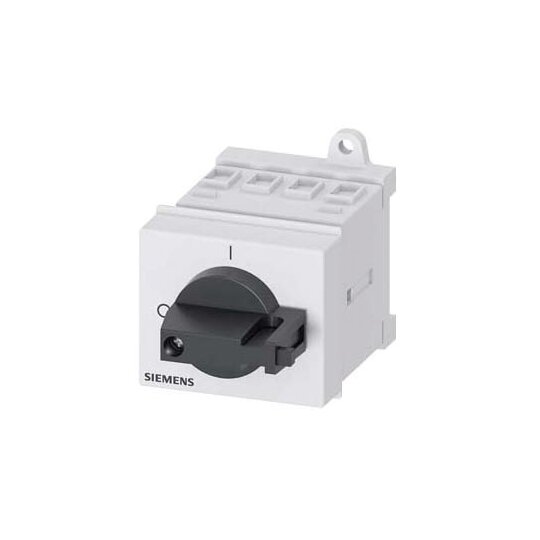

Haupt-/Not-Aus-Schalter 4pol. IU=16, P/AC-23A bei 400V=7,5kW 3LD2030-1TL11

Hersteller-Nr. 3LD20301TL11 149919
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2701764
EAN
4011209519244
DEHA.-Nr.
0284907
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 16 A
Bemessungsdauerstrom bei AC-23, 400 V 16 A
Bemessungsdauerstrom bei AC-21, 400 V 16 A
Bemessungsbetriebsleistung bei AC-3, 400 V 6 kW
Bemessungskurzzeitstromfestigkeit Icw 0,34 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 8 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral false
Farbe des Betätigungselements schwarz
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP40

    SENTRON, Lasttrennschalter 3LD


    Der Hauptschalter 3LD2 dient dem sicheren Abschalten von Lasten in vielen Bereichen wie der Industrie, um die Sicherheit von Anwendern und Systemen zu gewährleisten.



    Technische Details:



    • Polzahl: 4-polig

    • Bemessungsstrom (Iu): 16 A

    • Betriebsleistung: 7,5 kW bei AC-23 A bei 400V

    • Schutzart: bis IP 65

    • Kompatibilität: IEC-, UL-, CCC- sowie Schiffbau-Approbationen

    • Montagearten: Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Direktantrieb oder Türaufkopplung: wahlweise erhältlich

    • Modularer Aufbau: schnelle, einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol



    Kunden Vorteile:



    • Vielfältige Einsatzmöglichkeiten in verschiedenen Industrien, einschließlich Maschinenbau und Nahrungsmittelindustrie.

    • Optimale Netztrennung durch Abschließbarkeit des Drehantriebes ermöglicht Anpassungen an unterschiedliche Anforderungen.

    • Sichere und zuverlässige Funktion für Drehstrommotoren, Klima- und Lüftungsanlagen.

    • Einfacher und schneller Austausch von Bauteilen durch modularen Aufbau.

    • Sicherheit für Anwender durch Haupt- und NOT-AUS-Schalter-Funktionalität.
