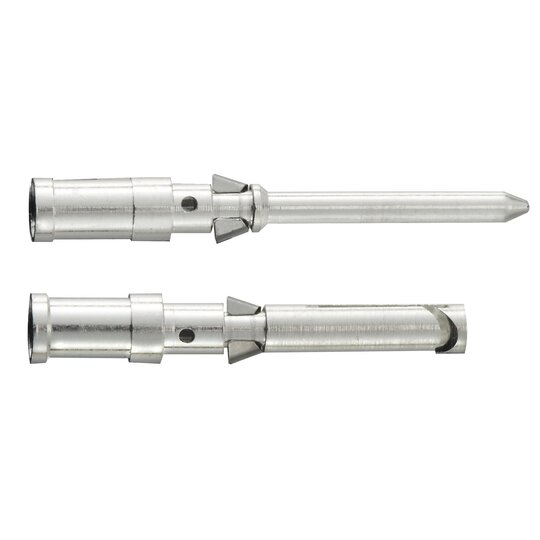

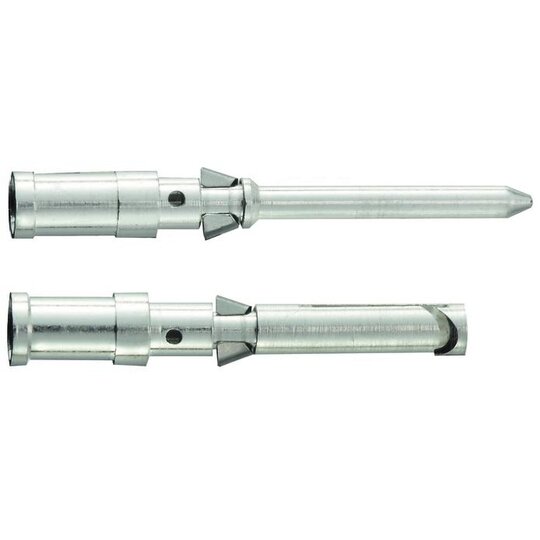

Harting 09150006202 Crimpkontakt Buchse
1mm² versilbert HAN D
100 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 3211580
- EAN
- Hersteller-Nr.
- 09150006202
- DEHA.-Nr.
- 0026934
- eClass.-Nr.
- 27440204
- Zolltarif-Nr.
- 85366990
| Kontaktausführung | Buchse |
| Max. Betriebsstrom eines Kontaktes | 10 A |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 1 - 1 qmm |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 1 qmm |
| Ausführung des elektrischen Anschlusses | sonstige |
| Abisolierlänge | 8 mm |
| Art des Kontaktes | gedreht (Drehbank) |
| Werkstoff des Kontaktes | sonstige Kupferlegierungen |
| Werkstoff der Kontaktbeschichtung | Silber |
| Min. Anzahl der Steckzyklen | 500 |
Crimpkontakt, Betriebsstrom: 10 A, Buchse, Kupferlegierung, versilbert, Leiterquerschnitt: 1 mm², AWG 18
