Hager UF32W6N3P Wandleranlage 100A 3-Punktmessung TAB Bayernwerk

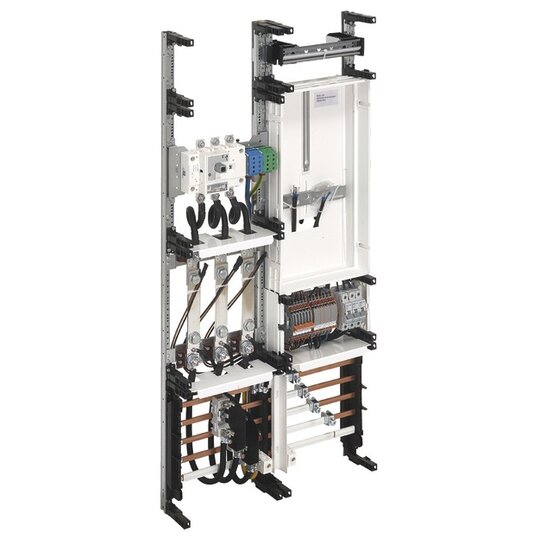

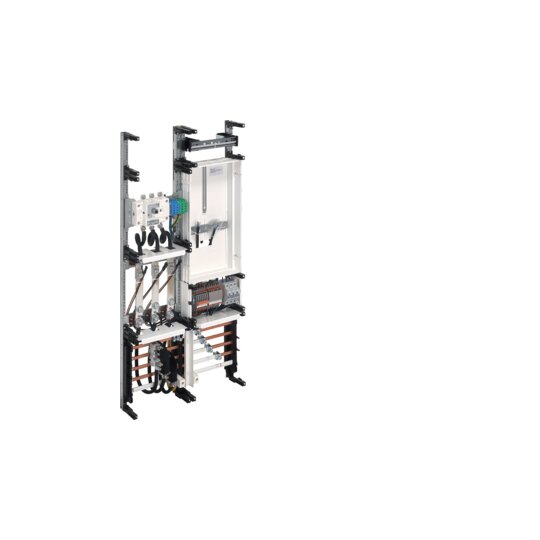

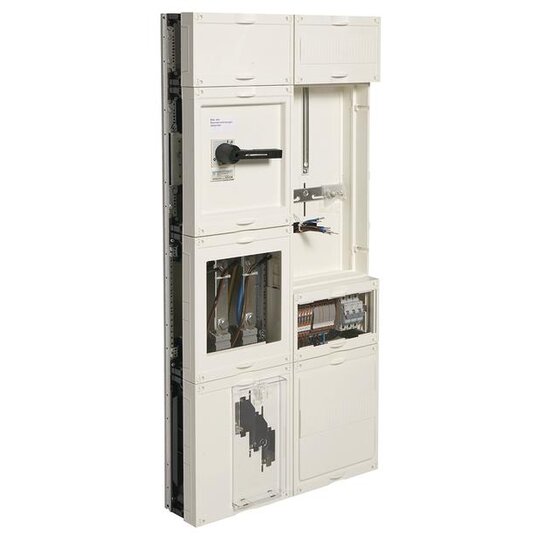

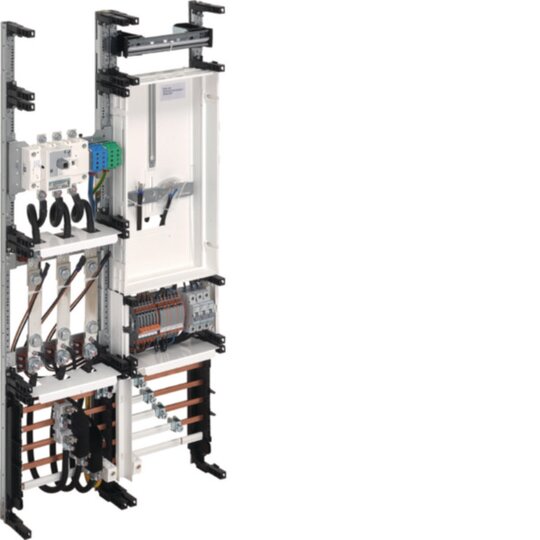

Wandler- und Messfeld,Univ.N,1050x500x160mm NAR NH00,AAR Lastt125A,TAB Bayernw..Wandler-Komplettfeld bis 100 A werkseitig vormontiertes und verdrahtetes Wandler-Komplettfeld, mit weiteren Komplettfeldern und Zählerschränken kombinierbar, mit serienmäßig plombierbaren Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren, mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61 439 -1 u. - 2 u. -3 (VDE 0660 Teil 600 -1 u. -2 u. -3), Maßnorm: DIN 43 870, zum Einbau in Verteilerschränke 1100 mm hoch, mind. 2-feldrig, inkl. Einspeiseklemmen bis max. 50 mm², vorbereitet zur Aufnahme einer Überspannungs-Schutzeinrichtung für Sammelschienenmontage (nicht enthalten), Schutzart: bei geöffneter Schranktür IP3x zum Einbau in univers-Verteilerschränke 1100 mm hoch, mind. 2-feldrig, mind. 205 mm tief, inkl. Einspeiseklemmen bis max. 50 mm², Zuleitung von unten und Ableitung nach oben für Direktanschluß,bestückt mit:1 Stück Sammelschiene 250 A, 5-pol., 2-feldrig1 Stück NH00-Reitersicherungsunterteil, 3-polig1 Stück Vorbereitung zur Aufnahme einer Überspannungs- Schutzeinrichtung für Sammelschienenmontage (nicht enthalten)1 Stück Lastschalter 125 A, 3-polig1 Stück N und PE-Klemme bis 70 mm²1 Stück Messwandlerplatz zur Aufnahme der 3 VNB-Wandler3 Stück Leitungsschutzschalter 1-polig, 10 A B-Charakteristik, 25 kA1 Stück 3-Punkt-Zählerplatz zur Aufnahme des VNB-Wandlerzähler1 Stück Verdrahtung der Wandler und Prüfklemmen1 Stück Prüfklemme nach TAB (Bayernwerk und glw.)
