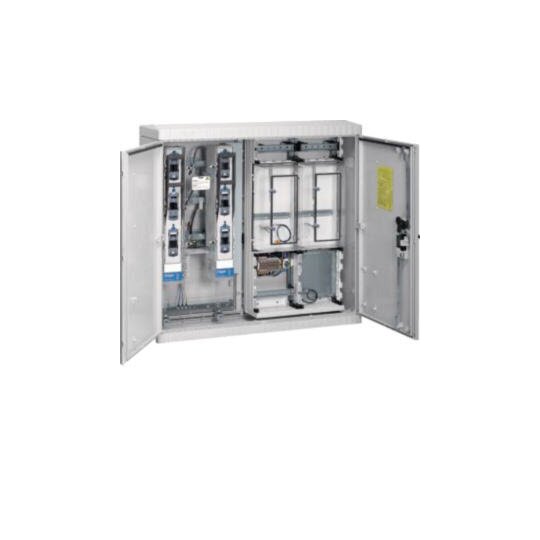

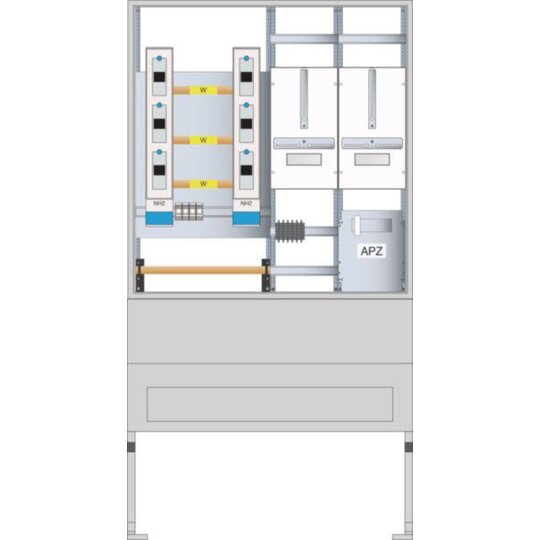

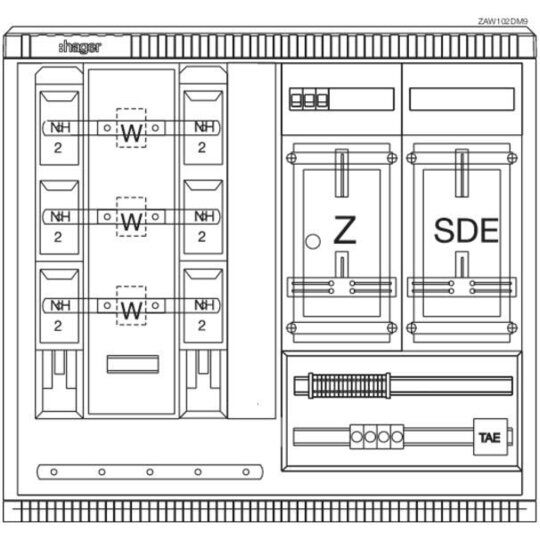

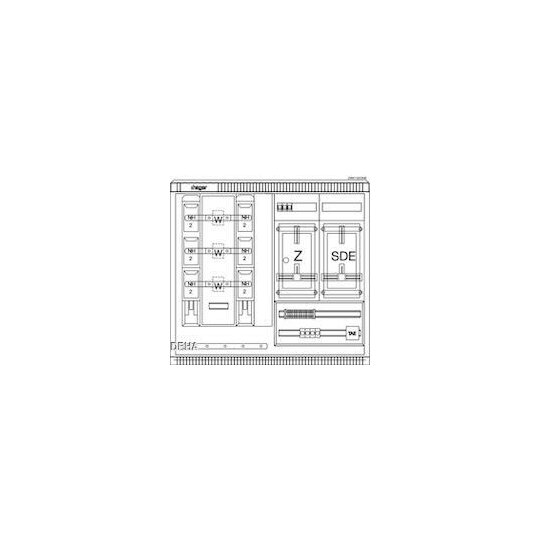

Hager ZAW102DM9 Wandlermessschrank, universZ, bis 250 A1005x1110x315mm
1 Stück

Listenpreis
Art.-Nr.
2646246
EAN
3250611071945
Hersteller-Nr.
ZAW102DM9
DEHA.-Nr.
4541044
eClass.-Nr.
27142418
Zolltarif-Nr.
85371098
Bemessungsstrom 200 A
Ausführung 1-stöckig
Anzahl der Zählerplätze 1
Anzahl der TSG-Plätze 1
Unterer Anschlussraum mit Sammelschiene 4-polig
Montageart Aufputz
Werkstoff Kunststoff
Anzahl der Verteilerreihen 6
Anzahl der Felder 4
Mit Montageplatte false
Schutzart (IP) IP44
Breite 1110 mm
Höhe 1005 mm
Tiefe 315 mm
Einbaubreite 1110 mm
Einbauhöhe 1005 mm
Einbautiefe 315 mm

Wandler-u.Messschrank für im Freien, universN, bis 250 A, 1005 x 1110 x 315 mm. Bestückte Wandlerschrank nach DIN EN 61439, Schutzart IP 44, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598 mit Recyclat. Wandlerschrank ist nach den aktuellen technischen Anschlussbedingungen des jeweiligen Energieversorgers bestückt und deckt die jeweiligen TAB-Anforderungen ab. Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Türen sind aushängbar, Türanschlag links oder rechts möglich. Schließung mit Schwenkhebel und Drei-Punkt-Basküleverschluss mit 1 bzw. 2 Profilhalbzylindern. Eingebauter Zylinder unten mit gleichschließender Serie. Ein zweiter Schließzylinder (z. B. aus VNB-Schließanlage) kann oben nach Entfernen des Vierkantverschlusses eingebaut werden. Wenn kein zweiter Profilhalbzylinder eingebaut wird, muss die zweite obere Öffnung mit einem Blindverschluss bestückt werden. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle und ist durch Eindringen von Fremdkörpern stochersicher. Wandlerschränke sind gebaut nach technischer Richtlinie Anschlussschränke im Freien/Anschluss von ortsfesten Schalt- und Steuerschränken und Zähleranschlusssäulen an das Niederspannungsnetz des VNB. Der Einbau besteht aus schutzisolierten Zählerfeldern DIN 43870 (Funktionsflachen) für Zähler und Tarifschaltgerät (TSG). Zählerplätze bzw. TSG-Platz sind vorgerichtet mit einer IP54 Abdeckung. Je nach Ausführung sind Leerplätze als Nachrüstfelder vorgesehen. Hinweis: Zähleranschlussschrank ist mit Eingrabsockel fest zu montieren. Ein Bodenrost ist empfohlen. Rücksprache mit VNB.
