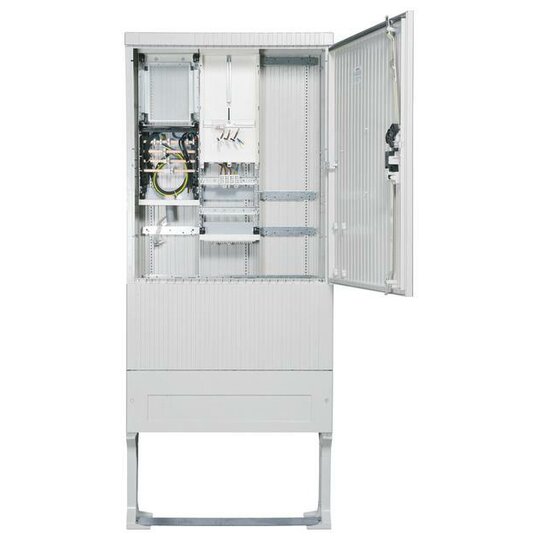

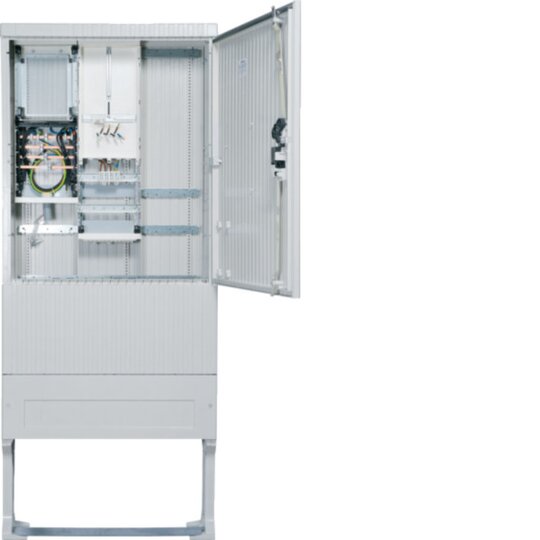

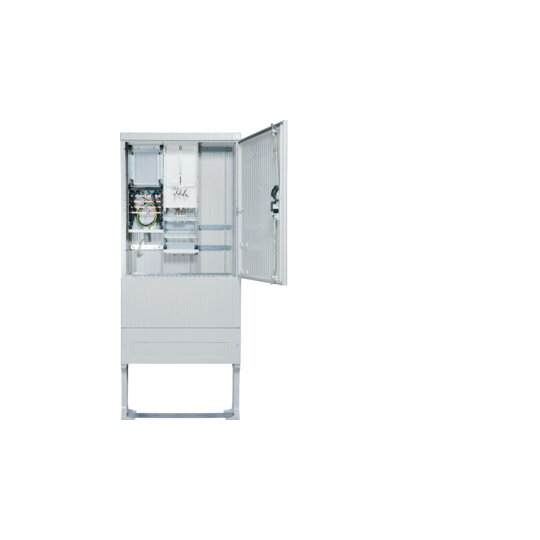

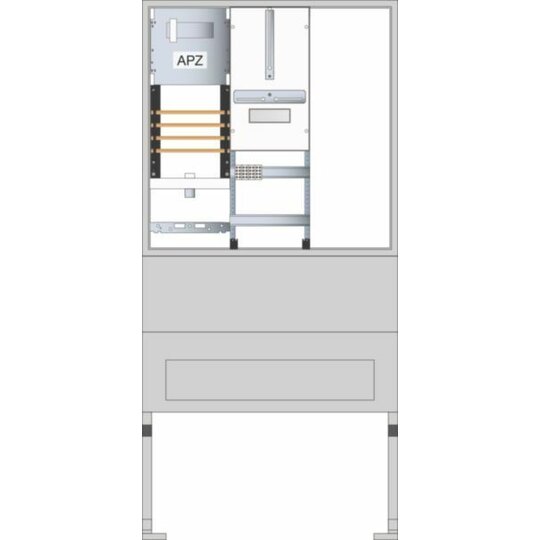

Hager ZAS207BD14A Zähleranschlusssäule 207-Basis, 1 ZP, 3.HZ, 4p, APZ
1 Stück

Listenpreis
Art.-Nr.
2646452
EAN
3250611073635
Hersteller-Nr.
ZAS207BD14A
DEHA.-Nr.
5362335
eClass.-Nr.
27142418
Zolltarif-Nr.
85371098
Bemessungsstrom 63 A
Ausführung 1-stöckig
Anzahl der Zählerplätze 1
Anzahl der TSG-Plätze 0
Unterer Anschlussraum mit Sammelschiene 4-polig
Montageart Aufputz/teilversenkt
Werkstoff Kunststoff
Anzahl der Verteilerreihen 7
Anzahl der Felder 3
Mit Montageplatte true
Schutzart (IP) IP44

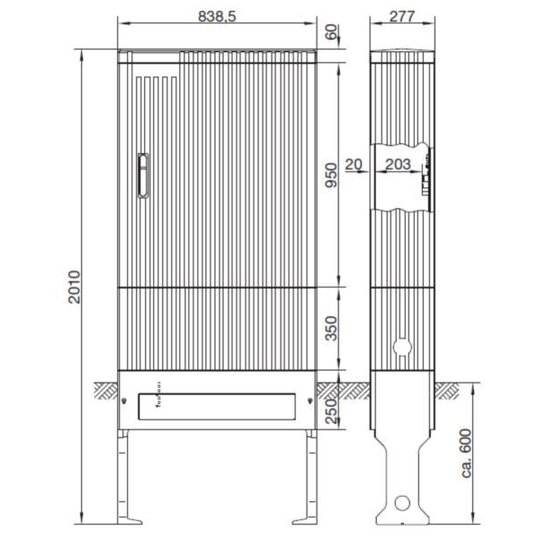

Breite 839 mm
Höhe 2010 mm
Tiefe 277 mm
Einbaubreite 839 mm
Einbauhöhe 2010 mm
Einbautiefe 277 mm

Zähleranschlusssäule 207, universZ, 1 ZP, 3-Punkt, 4-pol, Leerfeld, Basis, APZ. Zähleranschlusssäule, Schutzart IP 44, als Basissäule inklusiv Eingrabsockel, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598. Die Zähleranschlusssäule erfüllt die Anforderungen der DIN VDE 0603-1 (VDE 0603-1):2017-06 in Verbindung mit der DIN VDE 0603-2-1 (VDE 0603-2-1):2017-06. Weiterhin ist die Anlage basierend auf den geltenden Anwendungsrichtlinien der VDE-AR-N 4100:2019-04 inkl. der zugehörigen Berichtigung VDE-AR-N 4100 Ber 1:2019 aufgebaut. Durch Zusatzbauteile wird die Basissäule zu einer anschlussfertigen Zähleranschlusssäule des entsprechenden VNB ausgebaut. Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Rechte Tür ist aushängbar. Schließung mit Schwenkhebel und Drei-Punkt-Basküleverschluss mit 1 bzw. 2 Profilhalbzylindern. Eingebauter Zylinder unten mit gleichschließender Serie. Ein zweiter Schließzylinder (z.B. aus VNB-Schließanlage) kann oben nach Entfernen des Vierkantverschlusses eingebaut werden. Wenn kein zweiter Profilhalbzylinder eingebaut wird, muss die zweite obere Öffnung mit einem Blindverschluss bestückt werden. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle, verhindert das Eindringen von Fremdkörpern und ist stochersicher. Zähleranschlusssäulen sind gebaut nach technischer Richtlinie: Anschlussschränke im Freien/Anschluss von ortsfesten Schalt- und Steuerschränken und Zähleranschlusssäulen an das Niederspannungsnetz des VNB. Der Einbau besteht aus schutzisolierten Zählerfeldern DIN 43870 (Funktionsflächen) für Zähler. Zählerplätze sind vorgerichtet für eine IP54 Abdeckung. Eingrabsockel und Zähleranschlusssäule bilden eine Einheit. Ein Bodenrost ist empfohlen. Zur Betauungsvermeidung ist der Sockel bis zur Höhe der Kabelbefestigungsschiene innen mit Sockelfüller aufzufüllen.
