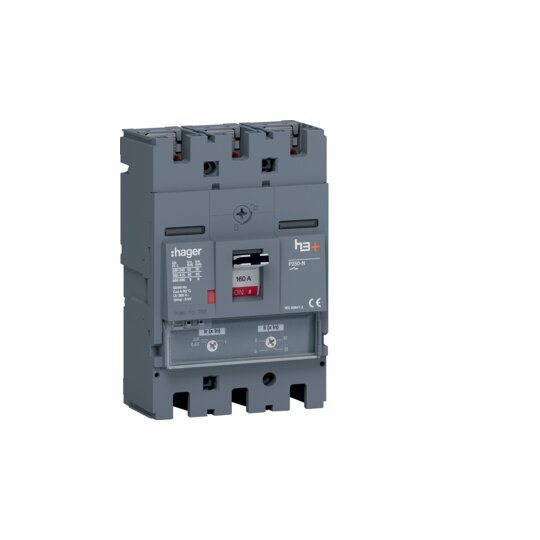

Hager HNT160DR Leistungsschalter h3+ P250 TM ADJ 3P3D 160A 40kA FTC
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 3523722
- EAN
- 3250613172008
- Hersteller-Nr.
- HNT160DR
- DEHA.-Nr.
- 5747300
- eClass.-Nr.
- 27370409
- Zolltarif-Nr.
- 85362090
| Bemessungsdauerstrom Iu | 160 A |
| Bemessungsspannung | 220 - 690 V |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 40 kA |
| Überlastauslöser Stromeinstellung | 100 - 160 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 960 - 2080 A |
| Integrierter Erdschlussschutz | false |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Geeignet für Hutschienenmontage | false |
| Hutschienenmontage optional | true |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Mit Ausgelöstmelder | true |
| Mit integriertem Unterspannungsauslöser | false |
| Polzahl | 3 |
| Position des Anschlusses für Hauptstromkreis | vorne |
| Ausführung des Betätigungselements | Knebel |
| Komplettgerät mit Schutzeinheit | true |
| Motorantrieb integriert | false |
| Motorantrieb optional | true |
| Schutzart (IP) | IP40 |
Leistungsschalter h3+ P250 TM ADJ 3P3D 160A 40kA FTC. Der Kompaktleistungsschalter in Übereinstimmung mit DIN EN 60947-2 schützt die elektrische Anlage und Netze vor Überlast und Kurzschluss. Dafür lassen sich der thermische Auslöser für den Überlaststrom (Ir) und der magnetische Auslöser für den unverzögerten Kurzschlusstrom (Ii) getrennt voneinander einstellen. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Eine Vorrichtung zum Verriegeln des Schaltzustandes in EIN- oder AUS-Position ist integriert und kann mit einem handelsüblichen Vorhängeschloss ohne zusätzliches Zubehör genutzt werden. Über eine Auslösetaste kann der Auslösemechanismus getestet und die Hauptkontakte geöffnet werden. Ein Klappdeckel mit unverlierbarer Schnellschraube ermöglicht den Zugang zu dem Installationsraum für optionale Hilfskontakte und andere Auslöser. Integriertes Zubehör ist über Sichtfenster ohne öffnen des Klappdeckels erkenn- und identifizierbar.
