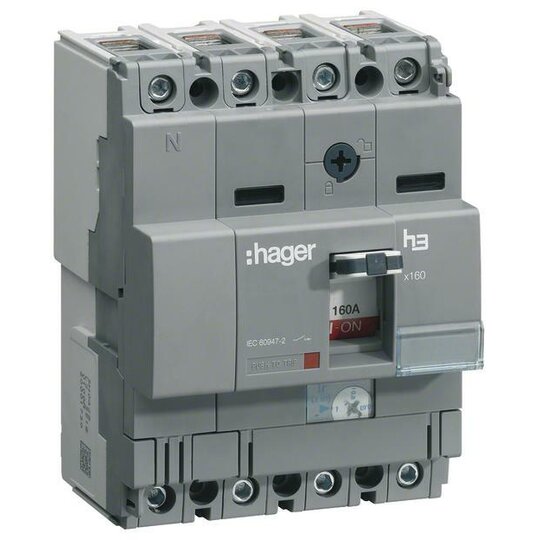

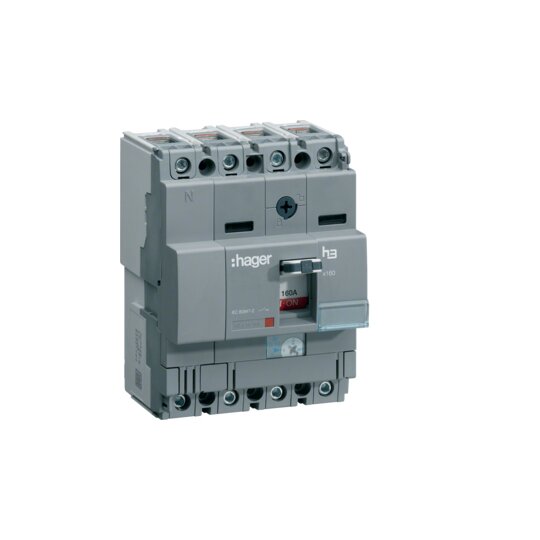

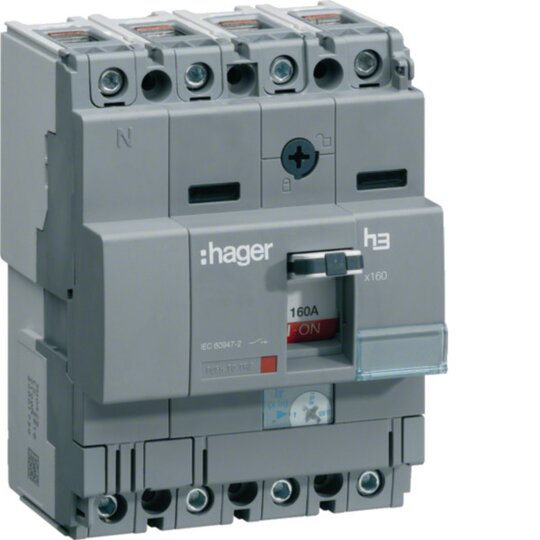

Hager HNA101H Leistungsschalter Baugröße x160 4polig 40kA 100A
1 Stück

Listenpreis
Art.-Nr.
3500975
EAN
3250613130985
Hersteller-Nr.
HNA101H
DEHA.-Nr.
3267848
eClass.-Nr.
27370409
Zolltarif-Nr.
85362090
Bemessungsdauerstrom Iu 100 A
Bemessungsspannung 220 - 415 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 40 kA
Überlastauslöser Stromeinstellung 63 - 100 A
Einstellbereich des unverzögerten Kurzschlussauslösers 1500 - 1500 A
Integrierter Erdschlussschutz false
Anschlussart Hauptstromkreis Schraubanschluss
Gerätebauart Einbaugerät Festeinbautechnik
Geeignet für Hutschienenmontage true
Hutschienenmontage optional false
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder true
Mit integriertem Unterspannungsauslöser false
Polzahl 4
Position des Anschlusses für Hauptstromkreis vorne
Ausführung des Betätigungselements Knebel
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional false
Schutzart (IP) IP40

Leistungschalter h3 x160 TM ADJ 4P4D N0-100% 100A 40kA CTC. Leistungsschalter nach DIN ENá60947-2 Baugröße x160, mit thermischer (einstellbar) und magnetischer (fix) Auslösung zum Schutz elektrischer Anlagen und Netze. Montage auf Hutschiene oder Montageplatte. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Rahmenklemmen für Cu Kabel sind Standardmäßig enthalten. Die Schalter verfügen über eine mechanische Prüftaste. Über verschiedene Zubehöre kann die Funktion der Leistungsschalter erweitert werden.
