| Bemessungsdauerstrom Iu |
80 A |
| Bemessungsspannung |
220 - 415 V |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz |
40 kA |
| Überlastauslöser Stromeinstellung |
50 - 80 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers |
1000 - 1000 A |
| Verlustleistung |
32,1 W |
| Gerätebauart |
Einbaugerät Festeinbautechnik |
| Integrierter Erdschlussschutz |
false |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Geeignet für Hutschienenmontage |
true |
| Hutschienenmontage optional |
false |
| Anzahl der Hilfskontakte als Öffner |
0 |
| Anzahl der Hilfskontakte als Schließer |
0 |
| Anzahl der Hilfskontakte als Wechsler |
0 |
| Mit Ausgelöstmelder |
true |
| Mit integriertem Unterspannungsauslöser |
false |
| Polzahl |
4 |
| Position des Anschlusses für Hauptstromkreis |
vorne |
| Ausführung des Betätigungselements |
Knebel |
| Komplettgerät mit Schutzeinheit |
true |
| Motorantrieb integriert |
false |
| Motorantrieb optional |
false |
| Schutzart (IP) |
IP40 |

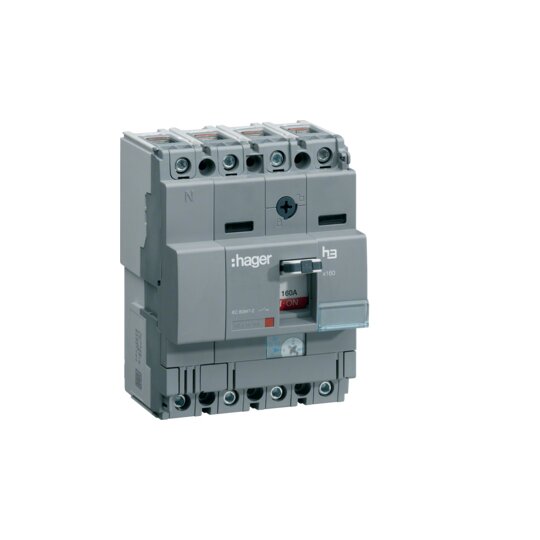

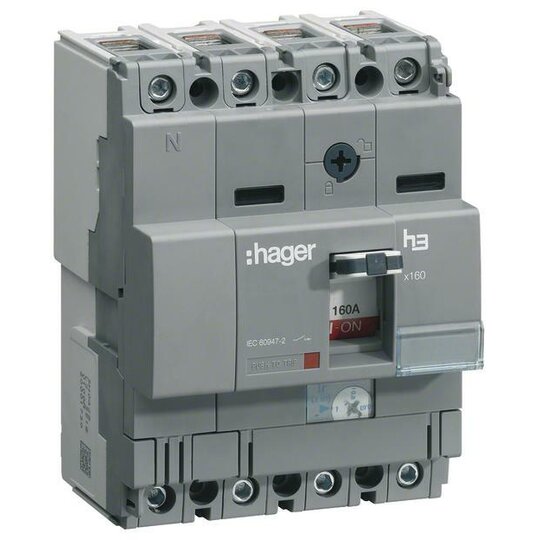

Leistungschalter h3 x160 TM ADJ 4P4D N0-100% 80A 40kA CTC.Leistungsschalter nach DIN EN 60947-2 Baugröße x160, mit thermischer (einstellbar) und magnetischer (fix) Auslösung zum Schutz elektrischer Anlagen und Netze. Montage auf Hutschiene oder Montageplatte. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Rahmenklemmen für Cu Kabel sind Standardmäßig enthalten. Die Schalter verfügen über eine mechanische Prüftaste. Über verschiedene Zubehöre kann die Funktion der Leistungsschalter erweitert werden.
