| Ausführung als Hauptschalter |
true |
| Ausführung als Wartungs-/Reparaturschalter |
true |
| Ausführung als Sicherheitsschalter |
true |
| Ausführung als NOT-AUS-Einrichtung |
false |
| Ausführung als Wendeschalter |
true |
| Anzahl der Schalter |
1 |
| Max. Bemessungsbetriebsspannung Ue bei AC |
415 V |
| Bemessungsbetriebsspannung |
380 - 415 V |
| Bemessungsdauerstrom Iu |
160 A |
| Bemessungsdauerstrom bei AC-23, 400 V |
125 A |
| Bemessungsdauerstrom bei AC-21, 400 V |
160 A |
| Bemessungskurzzeitstromfestigkeit Icw |
7 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V |
56 kW |
| Schaltleistung bei 400 V |
105 kW |
| Bedingter Bemessungskurzschlussstrom Iq |
40 kA |
| Polzahl |
4 |
| Anzahl der Hilfskontakte als Öffner |
0 |
| Anzahl der Hilfskontakte als Schließer |
0 |
| Anzahl der Hilfskontakte als Wechsler |
0 |
| Motorantrieb optional |
false |
| Motorantrieb integriert |
true |
| Spannungsauslöser optional |
false |
| Gerätebauart |
Einbaugerät Festeinbautechnik |
| Geeignet für Bodenbefestigung |
true |
| Geeignet für Frontbefestigung 4-Loch |
false |
| Geeignet für Frontbefestigung Zentral |
false |
| Geeignet für Verteilereinbau |
true |
| Geeignet für Zwischenbau |
false |
| Farbe des Betätigungselements |
sonstige |
| Ausführung des Betätigungselements |
sonstige |
| Verriegelbar |
true |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Mit vormontierter Verkabelung |
false |
| Schutzart (IP), frontseitig |
IP20 |
| Schutzart (NEMA) |
sonstige |
| Breite |
332 mm |
| Höhe |
73,5 mm |
| Tiefe |
245 mm |

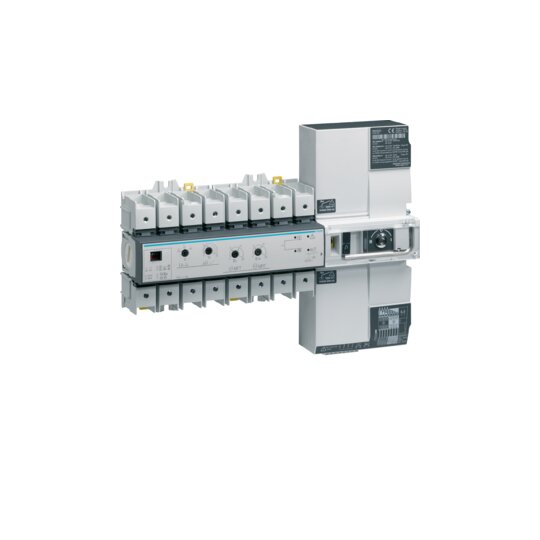

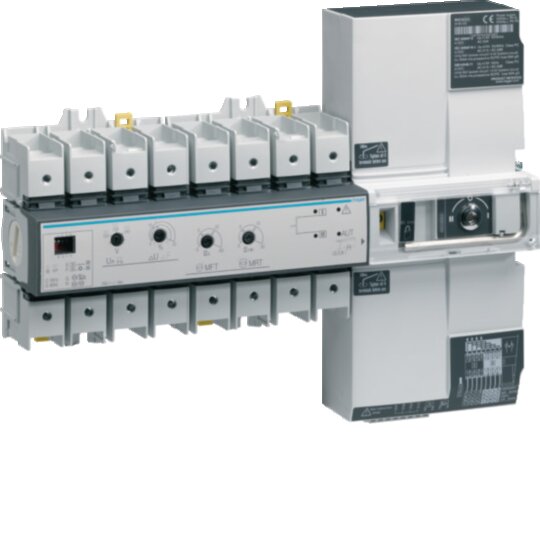

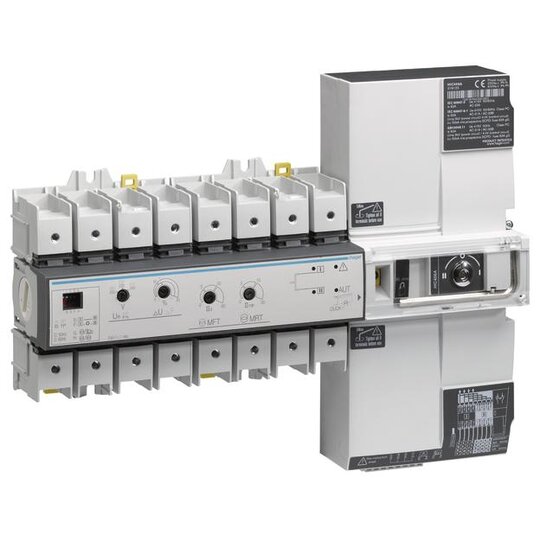

Automatischer Lastumschalter mit Schaltstellungsanzeige 4P 160A 400V.Modularer automatischer Lastumschalter mit Schaltstellungsanzeige nach IEC 60947-3 und IEC 60947-6-1 schaltet zwischen Quelle 1 (z.B. Netzspannung) und Quelle 2 (z.B. Notstromversorgung) um. Bei Netzausfall übernehmen eine integrierte Steuerung die Notstromversorgung und bei Netzwiederkehr schaltet das Gerät automatisch zurück. Das DIN-Schienen Gerät mit eingebauter Vorhängeschlossfunktion wird über die Einspeisung selbstversorgt. Messgenauigkeit: Frequenz 1%, Spannung 1%. Schutzklasse: Klasse 1. Die Konfiguration erfolgt über 4 Potenziometer und DIP-Schalter auf der Frontseite des Gerätes. Umschalter gewährleisten: - Stabile Positionen (I - 0 - II), keine Beeinträchtigung durch typische Vibrationen und Stöße - Einfache Installation mit effektiver Ergonomie - Fenster mit Positionsanzeige I - 0 - II - Integrierte Schalterabschaltung. Hinweis: Zur Aufnahme bis zu 2 Hilfskontaktblöcke und 1 NOC Hilfskontakt (für jede Position I -0 - II).
