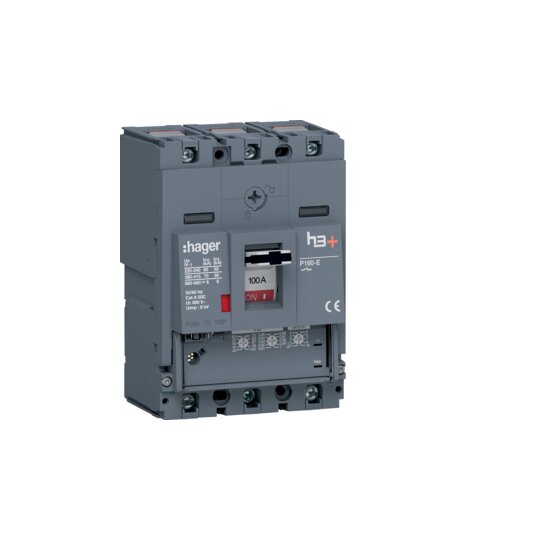

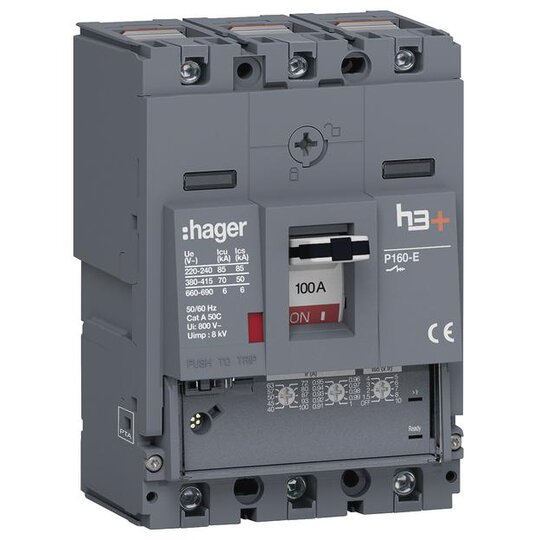

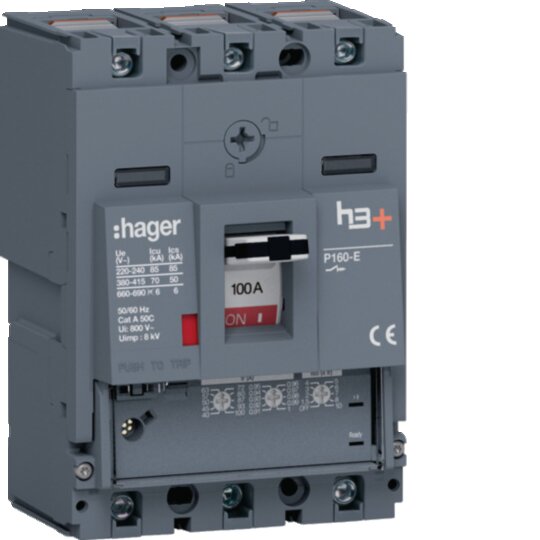

Hager HES100GC Leistungsschalter h3+ P160 LSnI 3P3D 100A 70kA CTC

Listenpreis
Art.-Nr.
3523531
EAN
3250613145613
Hersteller-Nr.
HES100GC
DEHA.-Nr.
5747107
eClass.-Nr.
27370409
Zolltarif-Nr.
85362090
Bemessungsdauerstrom Iu 100 A
Bemessungsspannung 220 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 70 kA
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers 54.6 - 1000 A
Integrierter Erdschlussschutz false
Anschlussart Hauptstromkreis Schraubanschluss
Gerätebauart Einbaugerät Festeinbautechnik
Geeignet für Hutschienenmontage false
Hutschienenmontage optional true
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder true
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Position des Anschlusses für Hauptstromkreis vorne
Ausführung des Betätigungselements Knebel
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional false
Schutzart (IP) IP40

Leistungsschalter h3+ P160 LSnI 3P3D 100A 70kA CTC. Der Kompaktleistungsschalter in Übereinstimmung mit DIN EN 60947-2 schützt die elektrische Anlage und Netze vor Überlast und Kurzschluss. Die Auslösekurve des elektronischen Auslösers lässt sich über Dreh-Rastschalter einstellen. Getrennt einstellbar sind die Auslöser für den Überlaststrom (Ir) und den kurzzeitverzögerten Kurzschlussstrom (Isd). Die unverzögerte Auslösung für den Kurzschlussstrom Ii ist fest eingestellt. Eine Bereitschafts-LED leuchtet grün, wenn der Auslöser betriebsbereit ist und blinkt orange, wenn ein interner Fehler im Auslöser erkannt wird. Eine weitere LED beginnt rot zu blinken, wenn I = 105% Ir, und leuchtet dauerhaft rot, wenn I > 112 % Ir. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Eine Vorrichtung zum Verriegeln des Schaltzustandes in EIN- oder AUS-Position ist integriert und kann mit einem handelsüblichen Vorhängeschloss ohne zusätzliches Zubehör genutzt werden. Über eine Auslösetaste kann der Auslösemechanismus getestet und die Hauptkontakte geöffnet werden. Ein Klappdeckel mit unverlierbarer Schnellschraube ermöglicht den Zugang zu dem Installationsraum für optionale Hilfskontakte und andere Auslöser. Integriertes Zubehör ist über Sichtfenster ohne öffnen des Klappdeckels erkenn- und identifizierbar. Durch eine Schnittstelle für ein Diagnose- und Konfigurationstool kann die eingestellte Auslösekurve getestet und dokumentiert werden.
