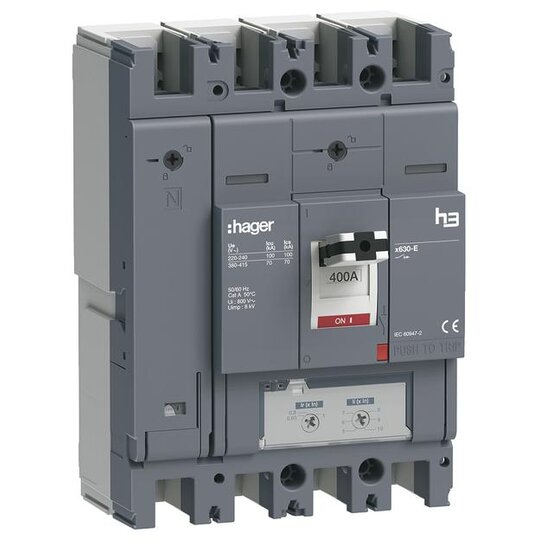

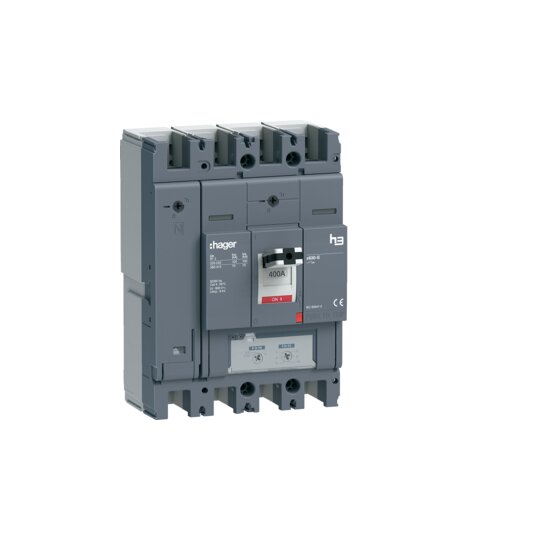

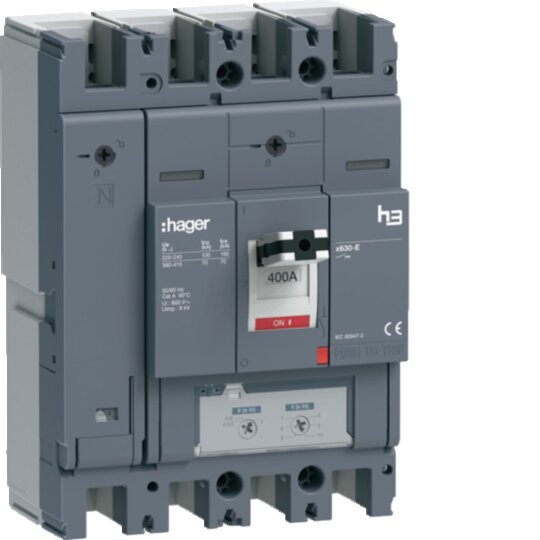

Hager HEJ401DR Leistungsschalter h3 x630 TM ADJ 4P4D N0-100% 400A 70kA FTC

Listenpreis
Art.-Nr.
3523789
EAN
3250613198916
Hersteller-Nr.
HEJ401DR
DEHA.-Nr.
6052591
eClass.-Nr.
27370409
Zolltarif-Nr.
85362090
Bemessungsdauerstrom Iu 400 A
Bemessungsspannung 220 - 415 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 70 kA
Überlastauslöser Stromeinstellung 250 - 400 A
Einstellbereich des unverzögerten Kurzschlussauslösers 2000 - 4000 A
Integrierter Erdschlussschutz false
Anschlussart Hauptstromkreis Schraubanschluss
Gerätebauart Einbaugerät Festeinbautechnik
Geeignet für Hutschienenmontage false
Hutschienenmontage optional false
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder true
Mit integriertem Unterspannungsauslöser false
Polzahl 4
Position des Anschlusses für Hauptstromkreis vorne
Ausführung des Betätigungselements Knebel
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

Leistungsschalter h3 x630 TM ADJ 4P4D N0-100% 400A 70kA FTC. Der Kompaktleistungsschalter in Übereinstimmung mit DIN EN 60947-2 schützt die elektrische Anlage und Netze vor Überlast und Kurzschluss. Dafür lassen sich der thermische Auslöser für den Überlaststrom (Ir) und der magnetische Auslöser für den unverzögerten Kurzschlusstrom (Ii) getrennt voneinander einstellen. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Eine Vorrichtung zum Verriegeln des Schaltzustandes in EIN- oder AUS-Position ist integriert und kann mit einem handelsüblichen Vorhängeschloss ohne zusätzliches Zubehör genutzt werden. Über eine Auslösetaste kann der Auslösemechanismus getestet und die Hauptkontakte geöffnet werden. Ein Klappdeckel mit unverlierbarer Schnellschraube ermöglicht den Zugang zu dem Installationsraum für optionale Hilfskontakte und andere Auslöser. Integriertes Zubehör ist über Sichtfenster ohne öffnen des Klappdeckels erkenn- und identifizierbar.
