| Bemessungsdauerstrom Iu |
1250 A |
| Bemessungsspannung |
220 - 690 V |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz |
70 kA |
| Überlastauslöser Stromeinstellung |
500 - 1250 A |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers |
0 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers |
7000 - 15000 A |
| Verlustleistung |
187,5 W |
| Gerätebauart |
Einbaugerät Festeinbautechnik |
| Integrierter Erdschlussschutz |
false |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Geeignet für Hutschienenmontage |
false |
| Hutschienenmontage optional |
false |
| Anzahl der Hilfskontakte als Öffner |
0 |
| Anzahl der Hilfskontakte als Schließer |
0 |
| Anzahl der Hilfskontakte als Wechsler |
0 |
| Mit Ausgelöstmelder |
false |
| Mit integriertem Unterspannungsauslöser |
false |
| Polzahl |
3 |
| Position des Anschlusses für Hauptstromkreis |
vorne |
| Ausführung des Betätigungselements |
Knebel |
| Komplettgerät mit Schutzeinheit |
true |
| Motorantrieb integriert |
false |
| Motorantrieb optional |
true |
| Schutzart (IP) |
IP40 |

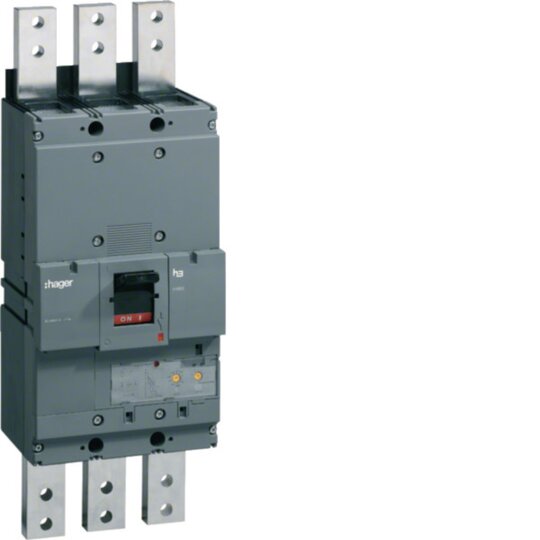

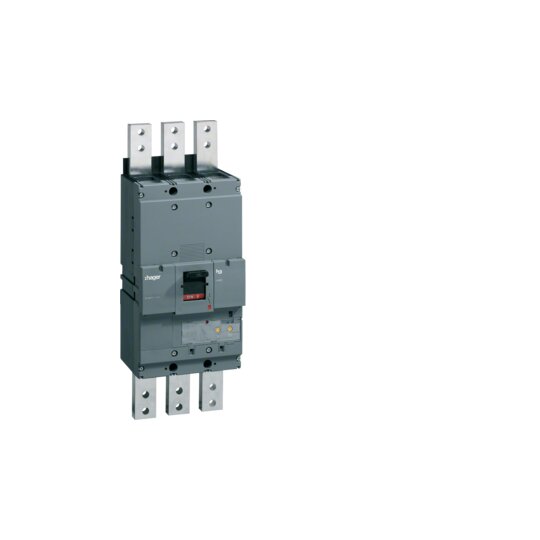

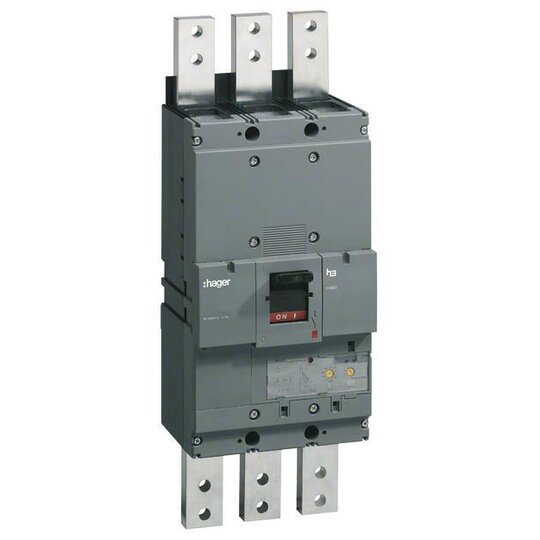

Leistungsschalter Baugröße h1600 3polig 70kA 1250A LSI.Leistungsschalter nach DIN EN 60947-2 Baugröße h1600, mit elektronischer Einstellung. Thermische Auslösung, magnetische Auslösung und Kurzzeitverzögerung zum Schutz elektrischer Anlagen und Netze. Montage auf Montageplatte. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Die Schalter verfügen über eine mechanische Prüftaste. Über verschiedene Zubehöre kann die Funktion der Leistungsschalter erweitert werden. Inklusive Phasentrennwände und Anschlussfahnen.
