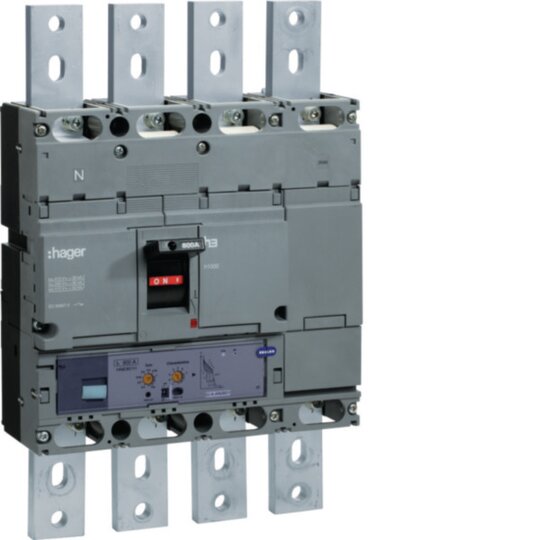

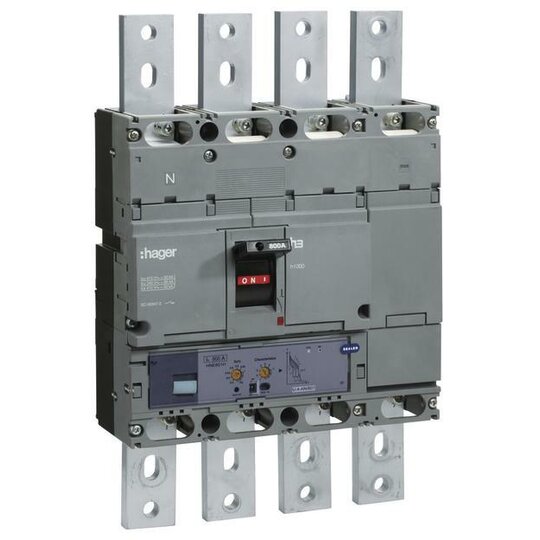

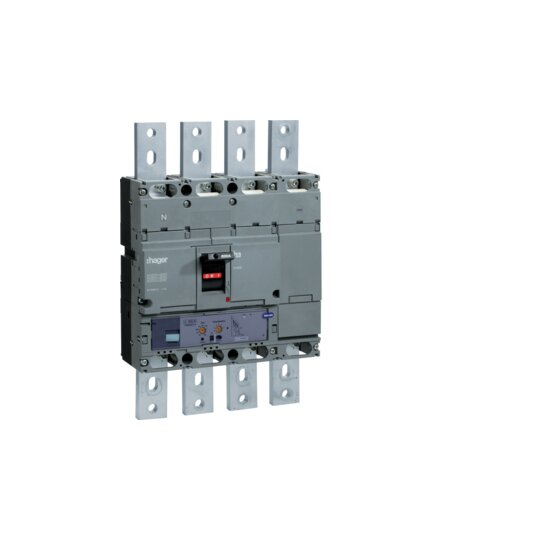

Hager HEE801H Leistungsschalter Baugröße h1000 4polig 70kA 800A LSI
1 Stück

Listenpreis
Art.-Nr.
3501083
EAN
3250613349790
Hersteller-Nr.
HEE801H
DEHA.-Nr.
3267818
eClass.-Nr.
27370409
Zolltarif-Nr.
85362090
Bemessungsdauerstrom Iu 800 A
Bemessungsspannung 220 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 70 kA
Überlastauslöser Stromeinstellung 320 - 800 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers 0 A
Einstellbereich des unverzögerten Kurzschlussauslösers 4480 - 9600 A
Integrierter Erdschlussschutz false
Anschlussart Hauptstromkreis Schraubanschluss
Gerätebauart Einbaugerät Festeinbautechnik
Geeignet für Hutschienenmontage false
Hutschienenmontage optional false
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 4
Position des Anschlusses für Hauptstromkreis vorne
Ausführung des Betätigungselements Knebel
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

Leistungsschalter Baugröße h1000 4polig 70kA 800A LSI. Leistungsschalter nach DIN ENá60947-2 Baugröße h1000, mit elektronischer Einstellung. Thermische Auslösung, magnetische Auslösung und Kurzzeitverzögerung zum Schutz elektrischer Anlagen und Netze. Montage auf Montageplatte. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Die Schalter verfügen über eine mechanische Prüftaste. Über verschiedene Zubehöre kann die Funktion der Leistungsschalter erweitert werden. Inklusive Phasentrennwände und Anschlussfahnen.
