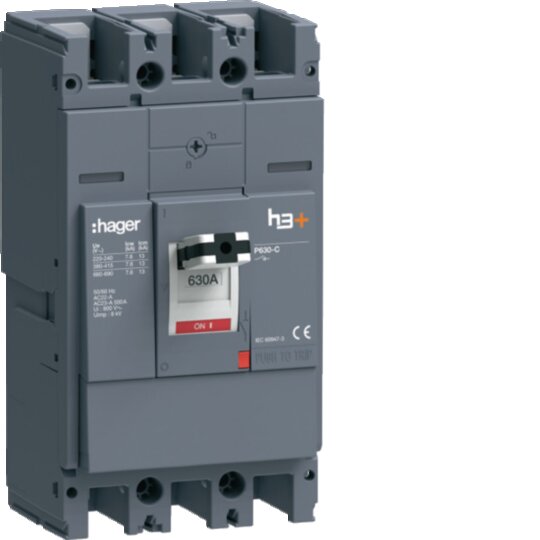

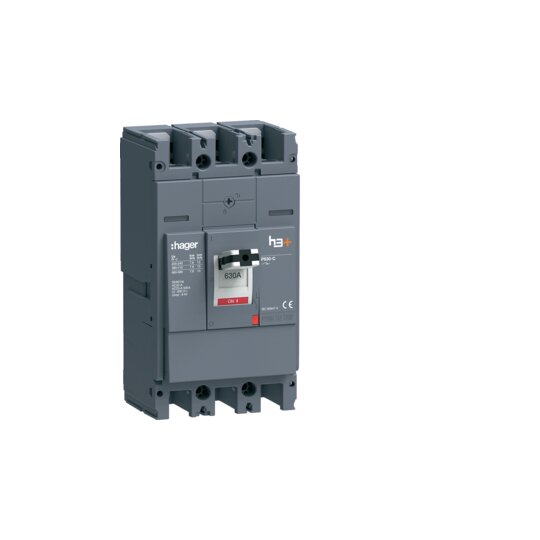

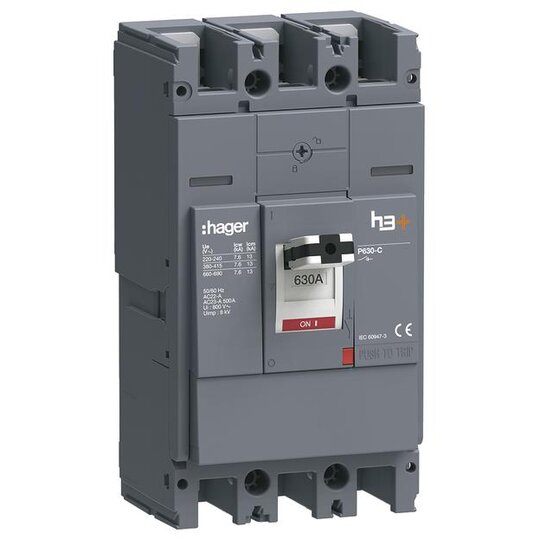

Hager HCW630AR Lasttrennschalter h3+ P630 3polig 630A FTC

Listenpreis
Art.-Nr.
3523837
EAN
3250613198756
Hersteller-Nr.
HCW630AR
DEHA.-Nr.
6052581
eClass.-Nr.
27371403
Zolltarif-Nr.
85362090
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter false
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsbetriebsspannung 220 - 690 V
Bemessungsdauerstrom Iu 630 A
Bemessungsdauerstrom bei AC-23, 400 V 500 A
Bemessungsdauerstrom bei AC-21, 400 V 630 A
Bemessungskurzzeitstromfestigkeit Icw 7,6 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 508 kW
Polzahl 3
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional true
Motorantrieb integriert false
Spannungsauslöser optional true
Gerätebauart Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral false
Geeignet für Verteilereinbau true
Geeignet für Zwischenbau false
Farbe des Betätigungselements grau
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Kabelklemme
Schutzart (IP), frontseitig IP40
Schutzart (NEMA) sonstige

Lasttrennschalter h3+ P630 3 polig 630A FTC. Der Lasttrennschalter nach DIN EN 60947-3 trennt in elektrischen Anlagen die Einspeise- von der Abgangsseite. An der Stellung des Knebels sind die zwei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten). Eine Vorrichtung zum Verriegeln des Schaltzustandes in EIN- oder AUS-Position ist integriert und kann mit einem handelsüblichen Vorhängeschloss ohne zusätzliches Zubehör genutzt werden. Ein Klappdeckel mit unverlierbarer Schnellschraube ermöglicht den Zugang zu dem Installationsraum für optionale Hilfskontakte und andere Auslöser. Integriertes Zubehör ist über Sichtfenster ohne öffnen des Klappdeckels erkenn- und identifizierbar.
