| Ausführung als Hauptschalter |
true |
| Ausführung als Wartungs-/Reparaturschalter |
true |
| Ausführung als Sicherheitsschalter |
false |
| Ausführung als NOT-AUS-Einrichtung |
true |
| Ausführung als Wendeschalter |
false |
| Anzahl der Schalter |
1 |
| Max. Bemessungsbetriebsspannung Ue bei AC |
690 V |
| Bemessungsbetriebsspannung |
220 - 690 V |
| Bemessungsdauerstrom Iu |
125 A |
| Bemessungsdauerstrom bei AC-23, 400 V |
125 A |
| Bemessungsdauerstrom bei AC-21, 400 V |
125 A |
| Bemessungskurzzeitstromfestigkeit Icw |
2 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V |
123 kW |
| Polzahl |
4 |
| Anzahl der Hilfskontakte als Öffner |
0 |
| Anzahl der Hilfskontakte als Schließer |
0 |
| Anzahl der Hilfskontakte als Wechsler |
0 |
| Motorantrieb optional |
false |
| Motorantrieb integriert |
false |
| Spannungsauslöser optional |
true |
| Gerätebauart |
Einbaugerät Festeinbautechnik |
| Geeignet für Bodenbefestigung |
true |
| Geeignet für Frontbefestigung 4-Loch |
false |
| Geeignet für Frontbefestigung Zentral |
false |
| Geeignet für Verteilereinbau |
true |
| Geeignet für Zwischenbau |
false |
| Farbe des Betätigungselements |
grau |
| Ausführung des Betätigungselements |
Knebel |
| Verriegelbar |
true |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Mit vormontierter Verkabelung |
false |
| Schutzart (IP), frontseitig |
IP40 |
| Schutzart (NEMA) |
sonstige |
| Breite |
120 mm |
| Höhe |
130 mm |
| Tiefe |
97 mm |

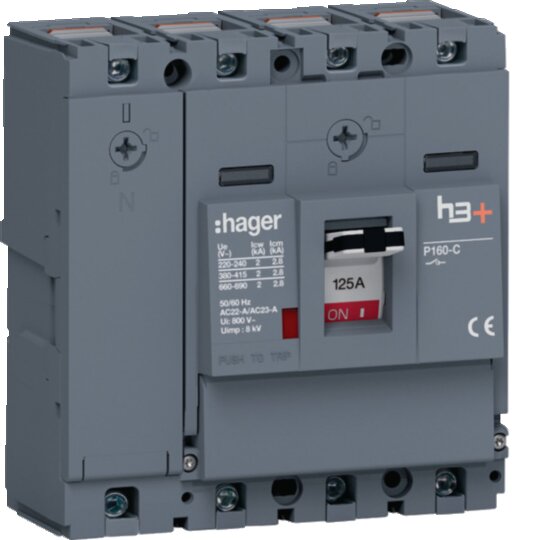

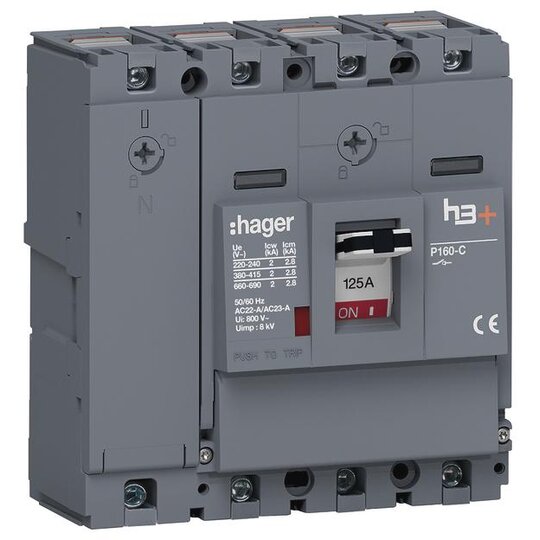

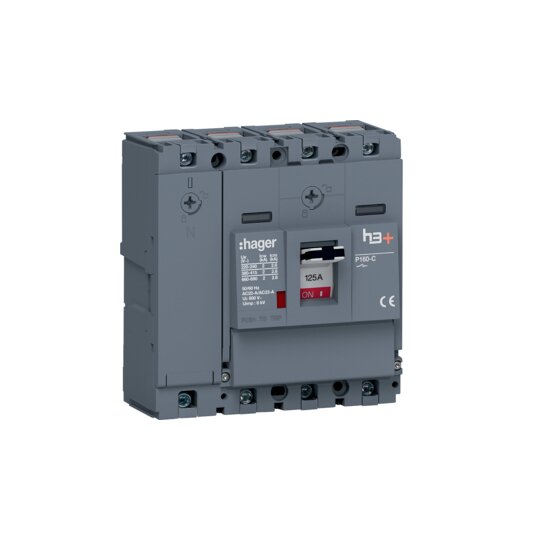

Lasttrennschalter h3+ P160 4 polig 125A CTC.Der Lasttrennschalter nach DIN EN 60947-3 trennt in elektrischen Anlagen die Einspeise- von der Abgangsseite. An der Stellung des Knebels sind die zwei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten). Eine Vorrichtung zum Verriegeln des Schaltzustandes in EIN- oder AUS-Position ist integriert und kann mit einem handelsüblichen Vorhängeschloss ohne zusätzliches Zubehör genutzt werden. Ein Klappdeckel mit unverlierbarer Schnellschraube ermöglicht den Zugang zu dem Installationsraum für optionale Hilfskontakte und andere Auslöser. Integriertes Zubehör ist über Sichtfenster ohne öffnen des Klappdeckels erkenn- und identifizierbar.
