| Montageart |
Unterputz |
| Art der Abdeckung |
Tür |
| Ausführung Deckel |
geschlossen |
| Art der Tür |
ohne |
| Transparenter Deckel/Tür |
false |
| Mit Schloss |
false |
| Nennstrom (In) |
125 A |
| Höhe |
853 mm |
| Breite |
603 mm |
| Tiefe |
125 mm |
| Einbautiefe |
112 mm |
| Innentiefe |
119 mm |
| Materialstärke Gehäuse |
1 mm |
| Materialstärke Tür/Deckel |
2,5 mm |
| Farbe |
weiß |
| RAL-Nummer |
9010 |
| Anzahl der Module |
120 |
| Anzahl der Reihen |
5 |
| Breite in Teilungseinheiten |
24 |
| Anzahl der Öffnungen für Flanschplatten |
4 |
| Anbaumöglichkeit |
false |
| Anzahl der Leitungseinführungen |
4 |
| Werkstoff des Gehäuses |
Stahl |
| Oberfläche |
pulverbeschichtet |
| Mit Montageplatte |
false |
| Geeignet für Außengebrauch |
false |
| Geeignet für Blitzschutz |
false |
| Schutzart (IP) |
IP30 |
| Schutzklasse |
II |
| Schlagfestigkeit |
IK09 |
| Funktionserhalt |
ohne |
| Deckel mit Überdruckentlastung |
false |

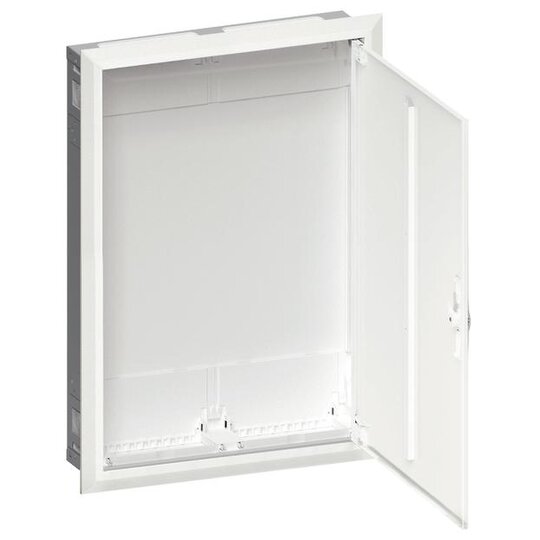

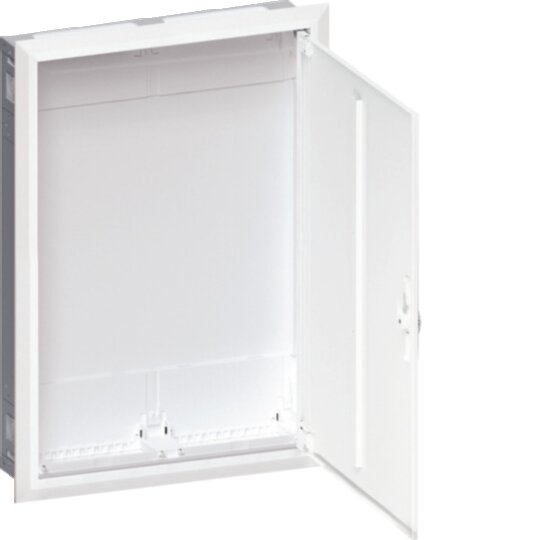

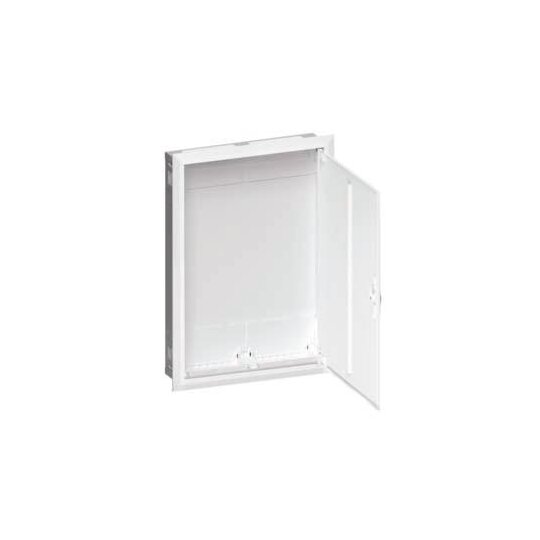

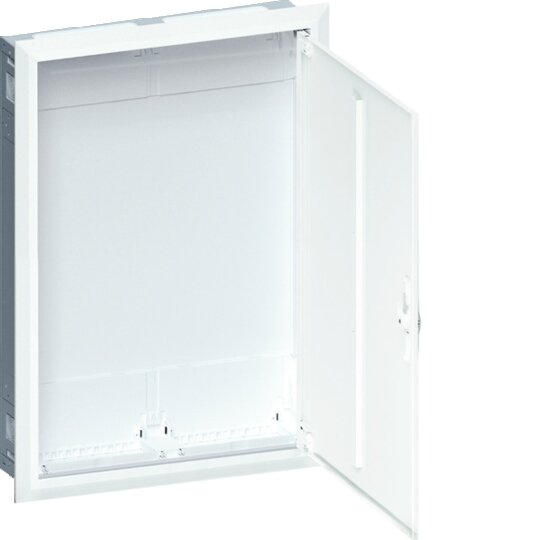

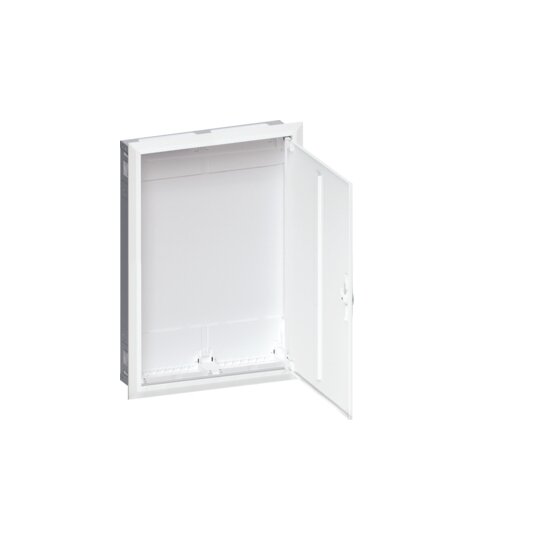

Feldverteiler UP 120PLE, leer, IP30, SKII, Nischenmaße 807x565x115mm. Feldverteiler UP/HW zertifiziert nach DIN EN 61 439-1/-3, Maßnorm nach DIN 43 870. Zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1, Schutzart IP30. Bestehend aus Schrank, Blendrahmen und Stahlblechtür, pulverbeschichtet in RAL 9010 (reinweiß). Leerschrank ohne Einbausatz, ohne QuickConnect-Klemmblöcke, vorbereitet für den Innenausbau von Traggerüst univers FW und Berührungsschutzabdeckungen. Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung. Seitlich und hinten ausschlagbare Leistungseinführungen. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag. Türverschluss serienmäßig mit Vorreiber und Klappgriff plombierbar. Ab Schrankbreite 800mm (3-feldig) zwei türiger Aufbau. Rechte Türen maximal 2 Felder breit. Bei Doppeltür mit Stangenverschluss. Blendrahmen Tiefe bzw. Überstand 13 mm. Hinweis: Optional austauschbare Schließsysteme.
