| Montageart |
Hohlwand |
| Anzahl der Reihen |
4 |
| Breite in Teilungseinheiten |
24 |
| Art der Abdeckung |
Tür |
| Ausführung Deckel |
mit Ausschnitt |
| Art der Tür |
einfach |
| Transparenter Deckel/Tür |
false |
| Signaldurchlassende Tür |
false |
| Mit Schloss |
false |
| Art der Schließung |
sonstige |
| Werkstoff des Gehäuses |
Stahl |
| Einbautiefe |
112 mm |
| Einbauhöhe |
703 mm |
| Einbaubreite |
560 mm |
| Innentiefe |
119 mm |
| Erdungsklemmenblock |
true |
| Neutralleiterklemmenblock |
false |
| DIN-Schiene |
true |
| Mit Montageplatte |
false |
| Anbaumöglichkeit |
true |
| EMV-Ausführung |
false |
| UV-beständig |
false |
| Farbe |
weiß |
| RAL-Nummer |
9010 |
| Schutzart (IP) |
IP30 |
| Höhe |
703 mm |
| Breite |
603 mm |
| Tiefe |
125 mm |

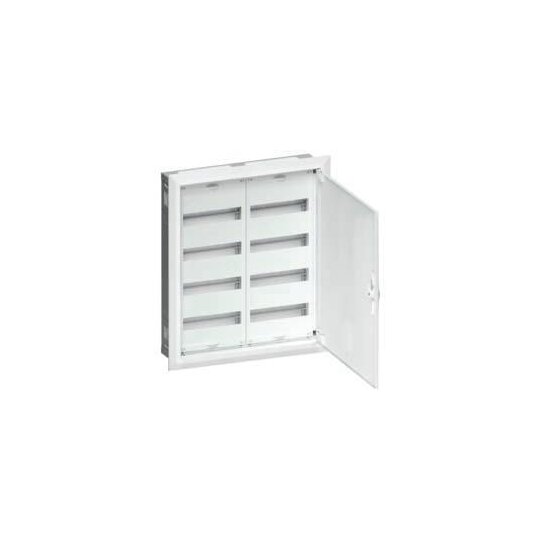

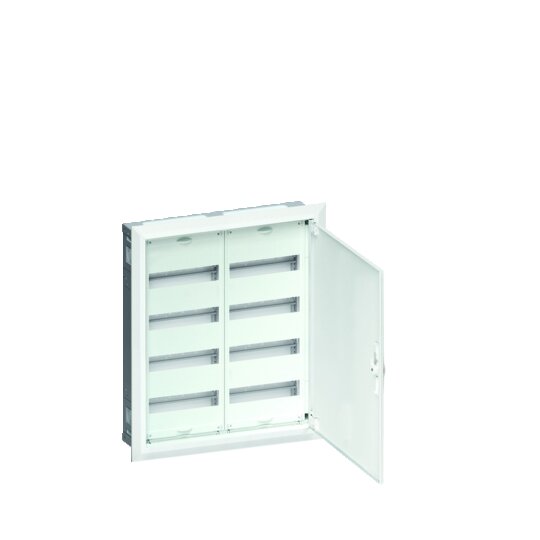

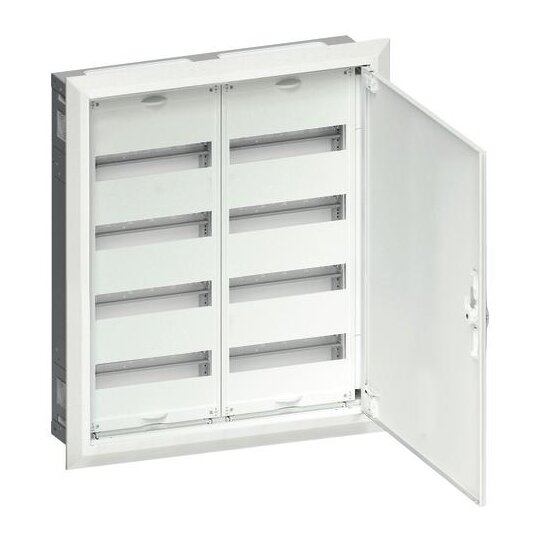

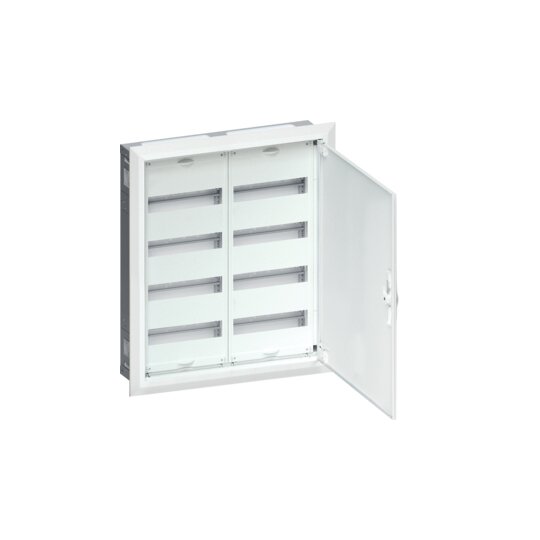

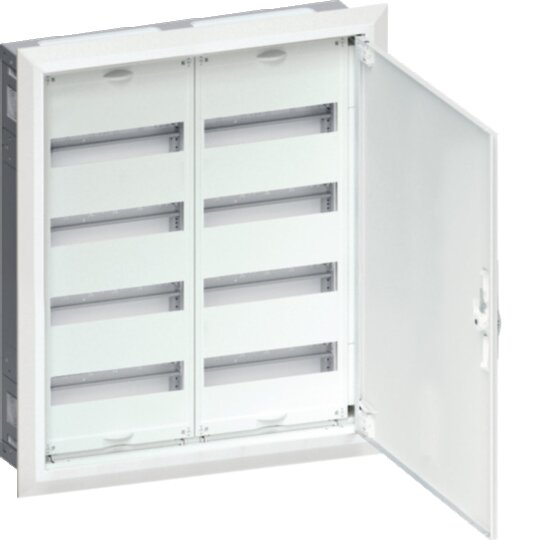

Feldverteiler UP 96PLE mit univers, IP30, SKII, Nischenmaße 657x565x115mm. Feldverteiler UP/HW zertifiziert nach DIN EN 61 439-1/-3, Maßnorm nach DIN 43870. Zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1, Schutzart IP30. Bestehend aus Schrank, Blendrahmen und Stahlblechtür, pulverbeschichtet in RAL 9010 (reinweiß). Komplettverteiler mit Einbausatz bestückt mit profilierten Tragschienen, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen (SKII) aus Kunststoff, inklusiv 1xPE- und 2xN-QuickConnect-Klemmblöcke auf Träger montiert. Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung. Seitlich und hinten ausschlagbare Leistungseinführungen. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag. Türverschluss serienmäßig mit Vorreiber und Klappgriff plombierbar. Ab Schrankbreite 800 mm (3-feldig) zwei türiger Aufbau. Rechte Türen maximal 2 Felder breit. Bei Doppeltür mit Stangenverschluss. Blendrahmen Tiefe bzw. Überstand 13 mm. Hinweis: Austauschbare Schließsysteme möglich.
