| Montageart |
Aufputz |
| Art der Abdeckung |
Tür |
| Ausführung Deckel |
geschlossen |
| Art der Tür |
Doppel |
| Transparenter Deckel/Tür |
false |
| Mit Schloss |
false |
| Nennstrom (In) |
800 A |
| Höhe |
1250 mm |
| Breite |
1300 mm |
| Tiefe |
275 mm |
| Innentiefe |
275 mm |
| Materialstärke Gehäuse |
1,5 mm |
| Materialstärke Tür/Deckel |
1,5 mm |
| Farbe |
grau |
| RAL-Nummer |
7035 |
| Anzahl der Module |
480 |
| Anzahl der Reihen |
8 |
| Breite in Teilungseinheiten |
24 |
| Anzahl der Öffnungen für Flanschplatten |
10 |
| Anbaumöglichkeit |
true |
| Anzahl der Leitungseinführungen |
10 |
| Werkstoff des Gehäuses |
Stahl |
| Oberfläche |
pulverbeschichtet |
| Mit Montageplatte |
false |
| Geeignet für Außengebrauch |
false |
| Geeignet für Blitzschutz |
false |
| Schutzart (IP) |
IP55 |
| Schutzklasse |
I |
| Schlagfestigkeit |
IK10 |
| Funktionserhalt |
ohne |
| Deckel mit Überdruckentlastung |
false |

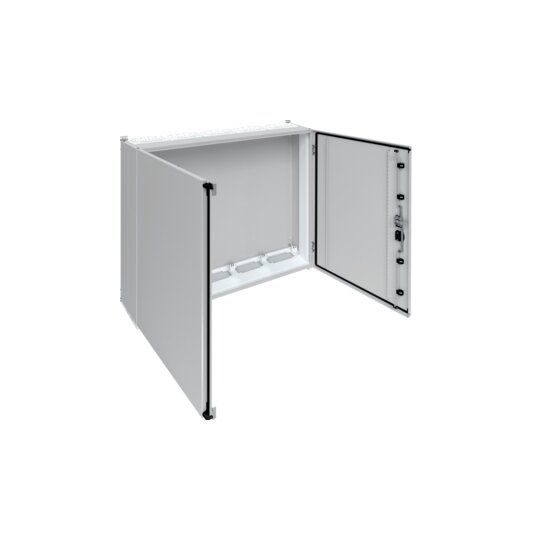

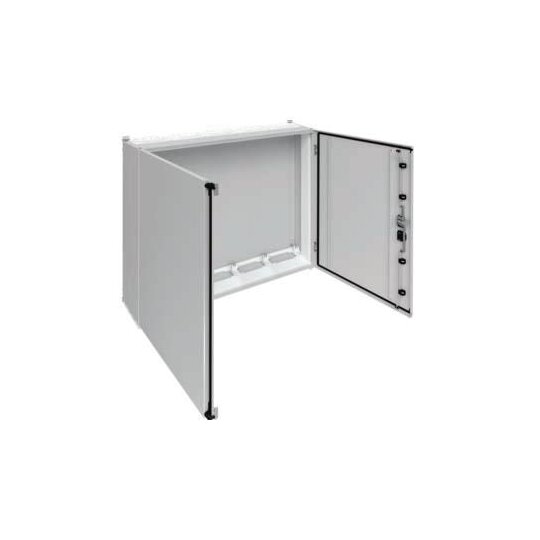

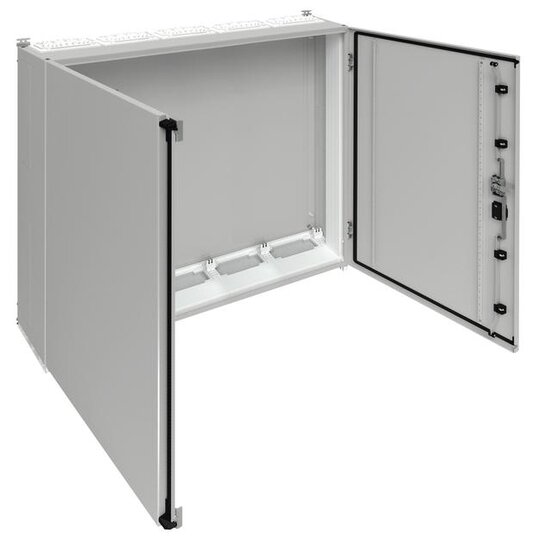

Schrank, univers, IP55/I, 1250x1300x275mm.Wandaufbauschrank für die Innenraummontage mit VDE-Gutachten (Fertigungsüberwachung) nach DIN EN 61439-1/-2/-3 und Maßnorm DIN 43870, zur Aufputz Montage. Zum Aufbau einer Niederspannungsverteilung bis 800 A, 3AC, 690 V 50 Hz. Schutzart IP55, Schutzklasse I, Luft- und Kriechstrecken nach DIN VDE 0110-1/-2. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, profiliertem 1,5 mm dicken Stahlblech. Durchsteckflansche oben, unten ISO-Flanschplatten mit metrischen Vorprägungen und Schnellverriegelung je Feld eingebaut. Sammelschienendurchführungen als seitliche Vorprägung. Tür aufliegend, mit innenliegenden Scharnieren, Türanschlag standardmäßig rechts, wechselbar, 110 Grad Öffnungswinkel. Serienmässig mit Schwenkhebelverschluss, DIN-Profil-Halbzylinder einbaubar. Türdichtung umlaufend geschäumt, temperaturbeständig und ölbeständig. Schrank nebeneinander und übereinander anflanschbar.
