| Montageart |
Bodenaufstellung |
| Art der Abdeckung |
Tür |
| Ausführung Deckel |
geschlossen |
| Art der Tür |
Doppel |
| Transparenter Deckel/Tür |
false |
| Mit Schloss |
false |
| Nennstrom (In) |
800 A |
| Höhe |
1900 mm |
| Breite |
1050 mm |
| Tiefe |
275 mm |
| Innentiefe |
275 mm |
| Materialstärke Gehäuse |
1,5 mm |
| Materialstärke Tür/Deckel |
1,5 mm |
| Farbe |
grau |
| RAL-Nummer |
7035 |
| Anzahl der Module |
528 |
| Anzahl der Reihen |
11 |
| Breite in Teilungseinheiten |
24 |
| Anzahl der Öffnungen für Flanschplatten |
8 |
| Anbaumöglichkeit |
true |
| Anzahl der Leitungseinführungen |
8 |
| Werkstoff des Gehäuses |
Stahl |
| Oberfläche |
pulverbeschichtet |
| Mit Montageplatte |
false |
| Geeignet für Außengebrauch |
false |
| Geeignet für Blitzschutz |
false |
| Schutzart (IP) |
IP55 |
| Schutzklasse |
II |
| Schlagfestigkeit |
IK10 |
| Funktionserhalt |
ohne |
| Deckel mit Überdruckentlastung |
false |

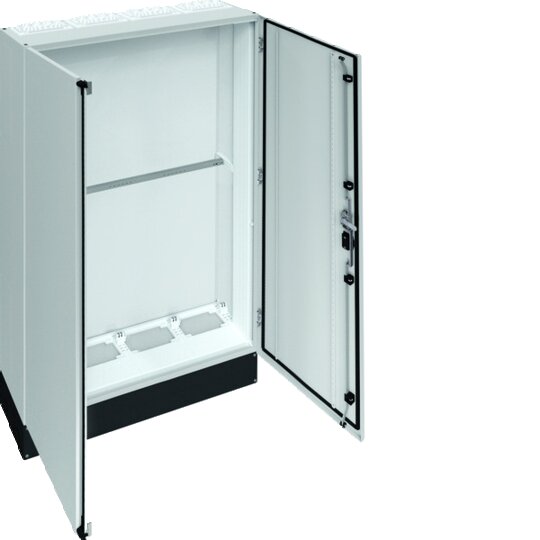

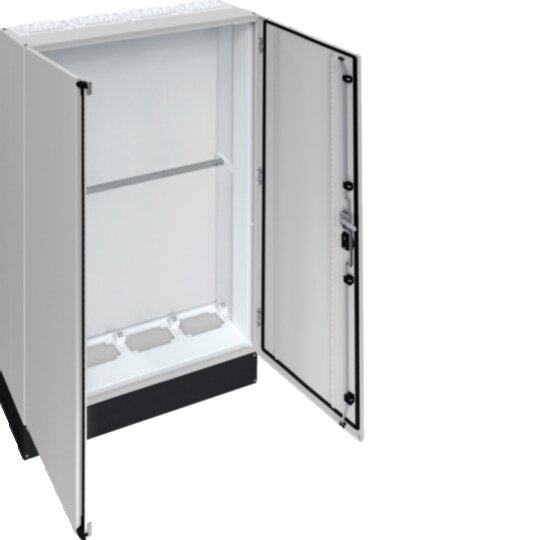

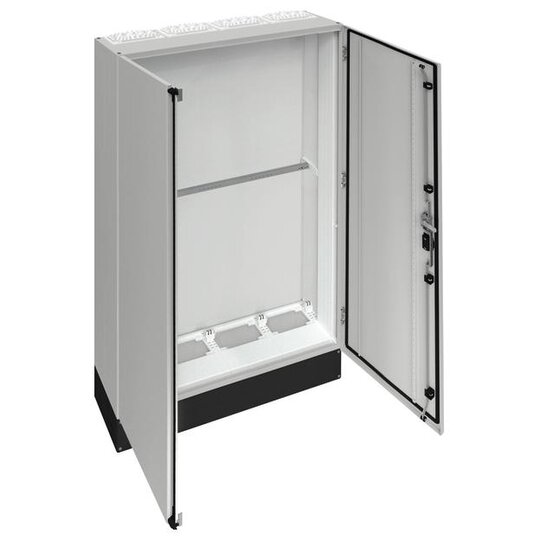

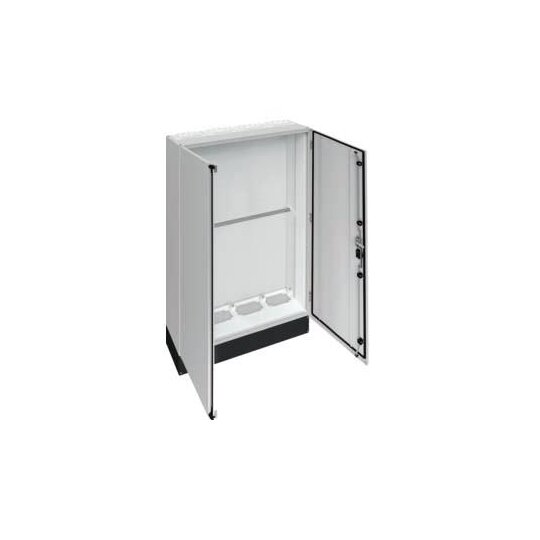

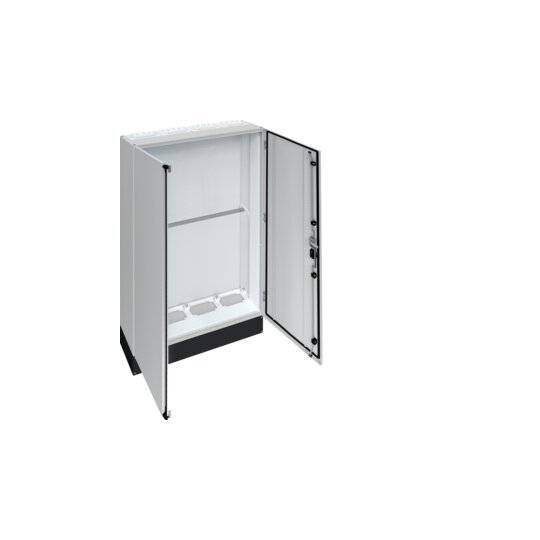

Schrank, univers, IP55/II, 1700x1050x275mm + 200mm Sockel. Einzelstandverteiler für die Innenraummontage mit VDE-Gutachten (Fertigungsüberwachung) nach DIN EN 61439-1/-2/-3 und Maßnorm DIN 43 870, zur Aufputz Montage. Zum Aufbau einer Niederspannungsverteilung bis 800 A, 3AC 230/400 V 50 Hz. Schutzart IP55, Schutzklasse I oder II, Luft- und Kriechstrecken nach DIN VDE 0110-1/-2. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, profiliertem 1,5 mm dicken Stahlblech. Durchsteckflansche oben, unten offen (Leitungseinfügungen einbaubar). Sammelschienendurchführungen als seitliche Vorprägung. Tür aufliegend, mit innen liegenden Scharnieren, Türanschlag standardmäßig rechts, wechselbar, mit 110 Grad Öffnungswinkel. Serienmässig mit Schwenkhebelverschluss, DIN-Profil-Halbzylinder einbaubar. Waagerechte Abfangschiene zur stabilisierung im Schrank enthalten. Türdichtung umlaufend geschäumt, temperaturbeständig und ölbeständig. Sockelleiste (Höhe 200 mm) serienmäßig montiert mit abnehmbarer Frontblende. Hinweis: Wand- und Bodenbefestigung notwendig! Türverschluß durch andere Schließungen austauschbar. Schrank nebeneinander anflanschbar.
