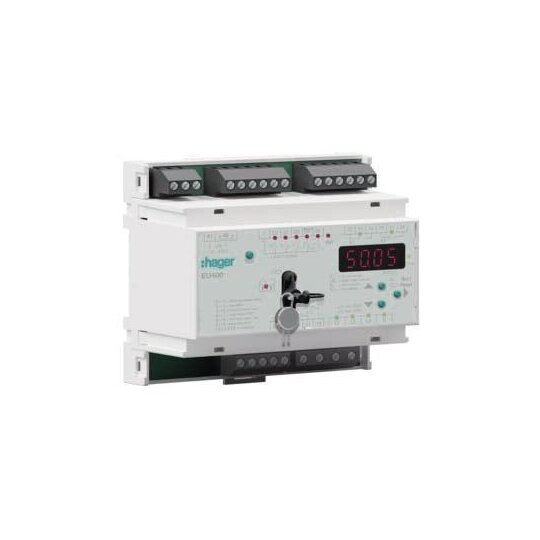

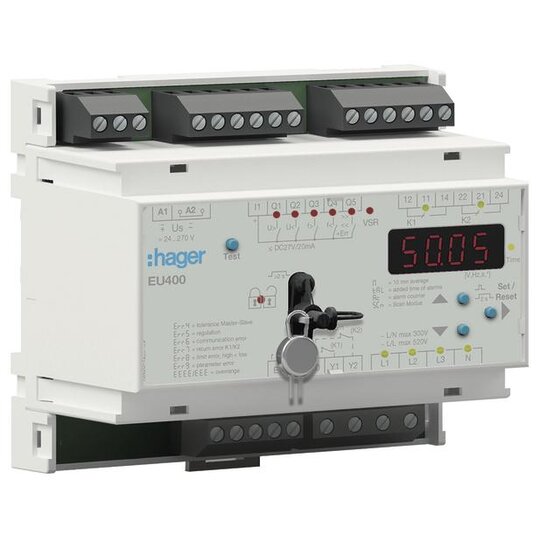

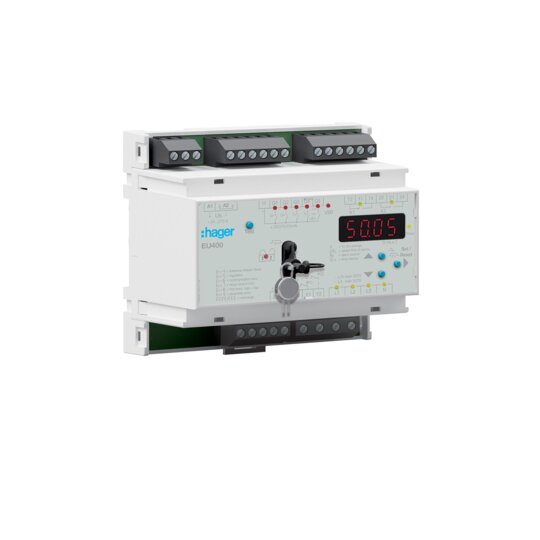

Hager EU400 Spannungs- u.Frequenzrelais NA Schutz nach VDE AR-N 4105
- Ihr Nettopreis
- Bitte einloggen
- Art.-Nr.
- 3523499
- EAN
- 3250612230235
- Hersteller-Nr.
- EU400
- DEHA.-Nr.
- 5936768
- eClass.-Nr.
- 27371801
- Zolltarif-Nr.
- 85364900
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Mit abnehmbaren Klemmen | false |
| 1-Phasen-Unterspannung möglich | true |
| 3-Phasen-Unterspannung möglich | true |
| 1-Phasen-Überspannung möglich | true |
| 3-Phasen-Überspannung möglich | true |
| 1-Phasen-Fenster möglich | true |
| 3-Phasen-Fenster möglich | true |
| Enthält Funktion Gleichspannung-Unterspannung | true |
| Enthält Funktion Gleichspannung-Überspannung | true |
| Enthält Funktion Gleichspannung-Fenster | true |
| Spannungsmessbereich 1 | 10 - 310 V |
| Spannungsmessbereich 2 | 15 - 530 V |
| Spannungsart des Messbereichs | AC |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24 - 270 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 24 - 270 V |
| Bemessungssteuerspeisespannung Us bei DC | 24 - 240 V |
| Spannungsart zur Betätigung | AC/DC |
| Min. einstellbare Ansprechverzögerungszeit | 0,05 s |
| Max. zulässige Ansprechverzögerungszeit | 130 s |
| Min. einstellbare Rückfallverzögerungszeit | 0,1 s |
| Max. zulässige Rückfallverzögerungszeit | 999 s |
| Anzahl der Kontakte als Öffner | 2 |
| Anzahl der Kontakte als Schließer | 2 |
| Anzahl der Kontakte als Wechsler | 2 |
| Breite | 90 mm |
| Höhe | 105 mm |
| Tiefe | 69 mm |
Spannungs- und Frequenzrelais, NA Schutz nach VDE AR-N 4105. Netz- und Anlagenschutz entsprechend der VDE Anwendungsregeln VDE-AR-N 4105:2011-06 und 4105:2018-11, VDE-AR-N 4110:2018-11. Einhaltung der BDEW-Richtlinie und DIN V VDE 0126-1-1, DIN V VDE V 0126-1-1/A1. Überwachung von Über- und Unterspannung und Frequenz, 10 Minuten-Mittelwert Vektorsprungüberwachung ROCOF, Überwachung des Frequenzgradienten df/dt. Einfehlersicher mit Überwachung der Kuppelschalter Inselnetzüberwachung (passiv). Integrierte 4-stellige Digitalanzeige für Messwerte und Programmierung. Alle Werte am Gerät einstell- und ablesbar. Voreingestellte Grundprogramme entsprechend den Normen und Richtlinien, Digitalanzeige für Messwerte und Programmierung von Grenzwerten. Hysterese und Schaltzeiten für jeden Alarm einzeln einstellbar. MIN/MAX-Speicher für Messwerte, Test-Taste und Simulationsfunktion mit Messung der Schaltzeiten. Integrierter Alarmzähler für 100 Alarme, mit rel. Zeitstempel und Aufzeichnung der Alarmsummenzeit. Schaltausgänge: Ausgangsrelais 2 x 1 Wechsler, Transistorausgänge für Meldung der Schaltursache. Betriebszustands- und Alarmanzeige mit LEDs. Möglichkeit zum Codeschutz für Parameter und Plombierung für Einstellwerte.
