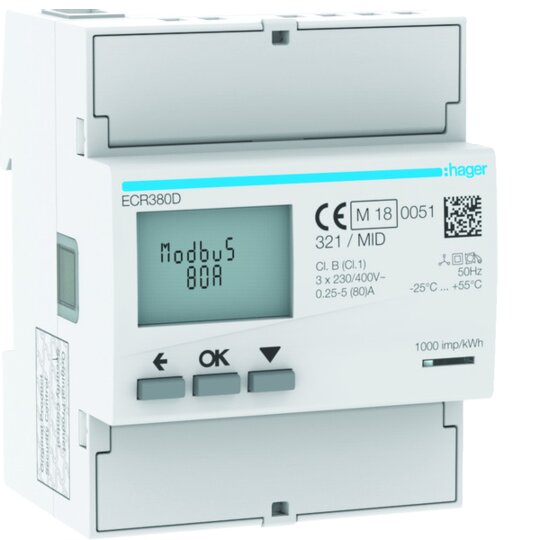

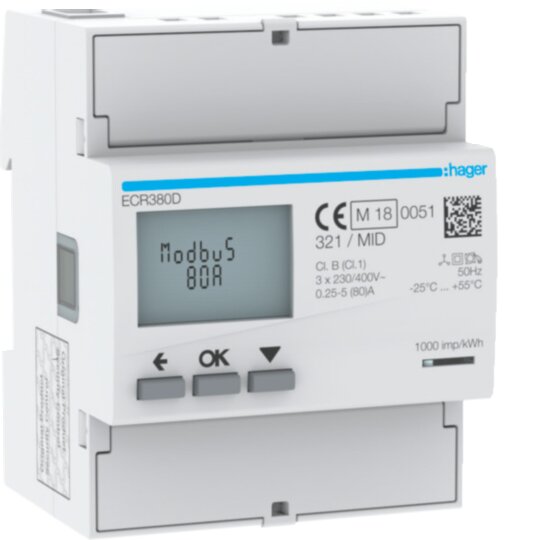

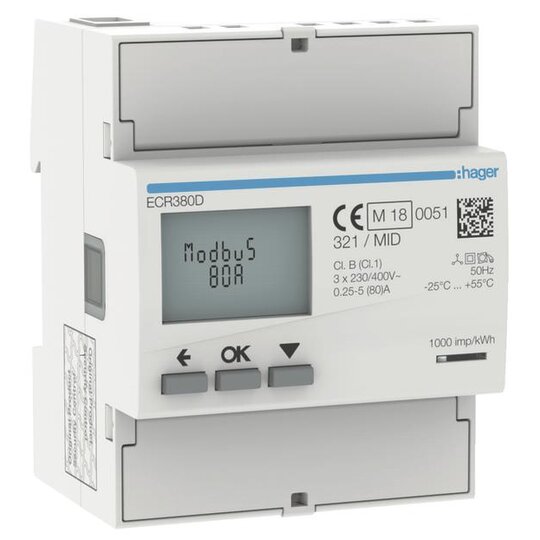

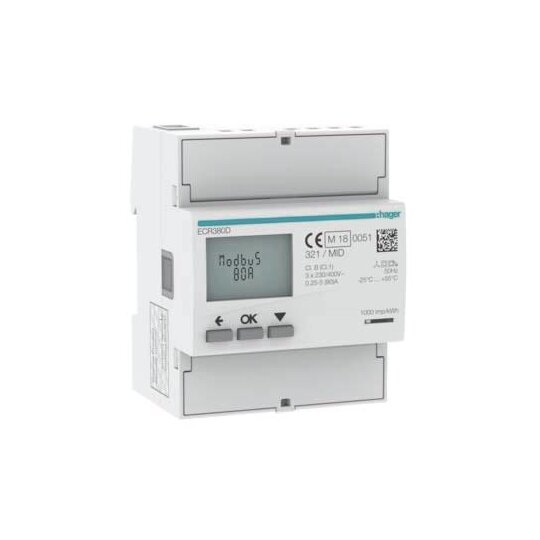

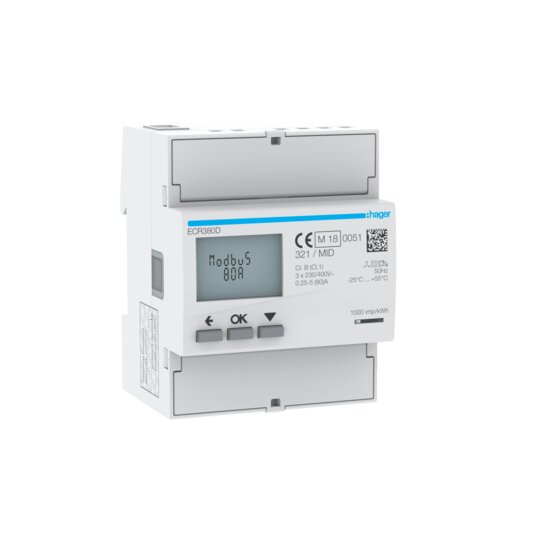

Hager ECR380D Energiezähler 3phasig direkt 80A 4M MODBUS MID

Listenpreis
Art.-Nr.
3523489
EAN
3250612231478
Hersteller-Nr.
ECR380D
DEHA.-Nr.
5746915
eClass.-Nr.
27142316
Zolltarif-Nr.
90283019
Zählertyp elektronisch
Nennstrom (In) 80 A
Maximalstrom (Imax) 80 A
Nennspannung (Un) N-L 92 - 276 V
Nennspannung (Un) L-L 160 - 480 V
Frequenz 45 - 65 Hz
Genauigkeitsklasse B
Polart Vierleiter
Ausführung Direktmessung
Energieart Wirk- und Blindleistung
Geeignet für Bezug/Lieferung
Tarifausführung Multitarif
Tarifsteuerung intern/extern
Messungsart Lastgang false
Rücklaufsperre true
Geeicht true
Zulassung Measuring Instruments Directive
Impulsausgang optisch
Anzeigeart digital
Montageart REG
Breite in Teilungseinheiten 4
Breite 72 mm
Tiefe 60 mm
Höhe 92 mm
Ausführung der Schnittstelle Modbus
EDL40-Signatur false
Mit Sperrcode false
Anzahl der Stellen 9
Schutzart (IP) IP20

Energiezähler 3phasig, direkt 80A, 4M, MODBUS, MID. Energiezähler zur 4-Quadrantenmessung mit folgenden Genauigkeitsklassen: Wirkenergie Class B nach DIN EN 50470-3, Wirkleistung Class 1 nach IEC 62053-21, Wirkleistung Class 1 nach IEC 61557-12 und Blindleistung Class 2 nach IEC 62053-23. Der Zweirichtungszähler wird ab Werk MID zertifiziert (ein Plombierset im Lieferumfang enthalten) und enthält einen rücksetzbaren Teilzähler. Zur Messung von Energiebezug- und Energielieferung in allen Netzsystemen geeignet. Bis zu 8 Tarifzählungen möglich (2 Tarifzählungen über 230 V AC und Modbus, zusätzlich 6 Tarifzählungen über Modbus ansteuerbar). Digitales Display mit Beleuchtung zur Anzeige von bezogener und gelieferter Wirk- (kWh) und Blindenergie (kvarh) für alle Tarife. Zusätzlich werden je Außenleiter die Echtzeitmesswerte für Wirkleistung (kW), Blindleistung (kvar), Scheinleistung (kVA), Spannung (V), Strom (A), Leistungsfaktor, Frequenz (Hz) und Tarif in einer Auflösung bis zu 9 Stellen inklusive zwei Nachkommastellen angezeigt. Neben den zuvor genannten Messwerten können über Modbus auf die aktuellen Summen-Messwerte von Wirkleistung (kW), Blindleistung (kvar) und Scheinleistung (kVA) sowie den Leistungsfaktor zugegriffen werden. Außerden können die Werte des Teilzählers für Wirkenergie von jedem Tarif über Modbus einzeln zurückgesetzt werden. Endwiderstand (120Ohm ) zum Abschluss der Modbusleitung integriert. Alle Messwerte und Energiewerte für Tarif1 und Tarif2 können zusätzlich über eine IR-Schnittstelle ausgegeben werden. Verdrahtungsfehler und Anschlussfehler werden angezeigt und die Messdaten werden periodisches abgespeichert.
