| Zählertyp |
elektronisch |
| Nennstrom (In) |
125 A |
| Maximalstrom (Imax) |
125 A |
| Nennspannung (Un) N-L |
92 - 276 V |
| Nennspannung (Un) L-L |
160 - 480 V |
| Frequenz |
45 - 65 Hz |
| Leistungsaufnahme |
0,6 W |
| Genauigkeitsklasse |
B |
| Polart |
Vierleiter |
| Ausführung |
Direktmessung |
| Energieart |
Wirk- und Blindleistung |
| Geeignet für |
Bezug/Lieferung |
| Tarifausführung |
Multitarif |
| Tarifsteuerung |
intern/extern |
| Messungsart Lastgang |
false |
| Rücklaufsperre |
true |
| Geeicht |
true |
| Zulassung |
Measuring Instruments Directive |
| Impulsausgang |
optisch |
| Impulsart |
D0 |
| Impulsrate |
0 - 1000 Imp/kWh (kvarh) |
| Anzeigeart |
digital |
| Montageart |
REG |
| Breite in Teilungseinheiten |
6 |
| Breite |
107 mm |
| Tiefe |
60 mm |
| Höhe |
92 mm |
| Ausführung der Schnittstelle |
Modbus |
| EDL40-Signatur |
false |
| Mit Sperrcode |
false |
| Anzahl der Stellen |
9 |
| Schutzart (IP) |
IP20 |
| Schutzart (NEMA) |
2 |

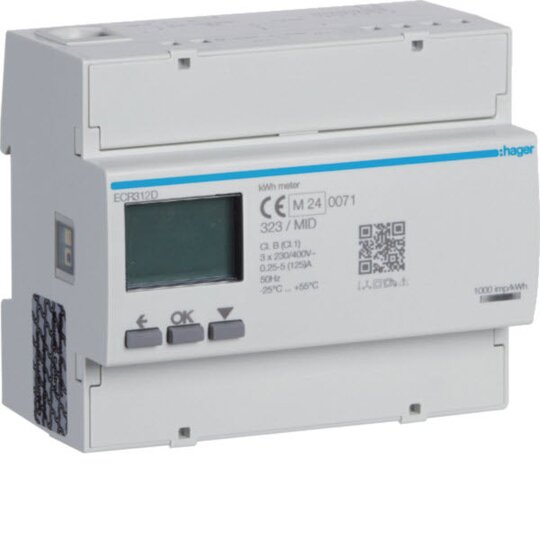

Energiezähler 3phasig, direkt 125A, 6M, MODBUS, MID.Energiezähler zur 4-Quadrantenmessung mit folgenden Genauigkeitsklassen: Wirkenergie Class B nach DIN EN 50470-3, Wirkleistung Class 1 nach IEC 62053-21, Wirkleistung Class 1 nach IEC 61557-12 und Blindleistung Class 2 nach IEC 62053-23. Der Zweirichtungszähler wird ab Werk MID zertifiziert (ein Plombierset im Lieferumfang enthalten) und enthält einen rücksetzbaren Teilzähler. Zur Messung von Energiebezug- und Energielieferung in allen Netzsystemen geeignet. 2 Tarifzählungen über 230 V AC oder Mbus ansteuerbar. Digitales Display mit Beleuchtung zur Anzeige von bezogener und gelieferter Wirk- (kWh) und Blindenergie (kvarh) für alle Tarife. Zusätzlich werden je Außenleiter die Echtzeitmesswerte für Wirkleistung (kW), Blindleistung (kvar), Scheinleistung (kVA), Spannung (V), Strom (A), Leistungsfaktor, Frequenz (Hz) und Tarif in einer Auflösung bis zu 9 Stellen inklusive zwei Nachkommastellen angezeigt. Neben den zuvor genannten Messwerten können über Mbus auf die aktuellen Summen-Messwerte von Wirkleistung (kW), Blindleistung (kvar) und Scheinleistung (kVA) zugegriffen werden. Alle Messwerte und Energiewerte für Tarif1 und Tarif2 können zusätzlich über eine IR-Schnittstelle ausgegeben werden. Verdrahtungsfehler und Anschlussfehler werden angezeigt und die Messdaten werden periodisches abgespeichert.
