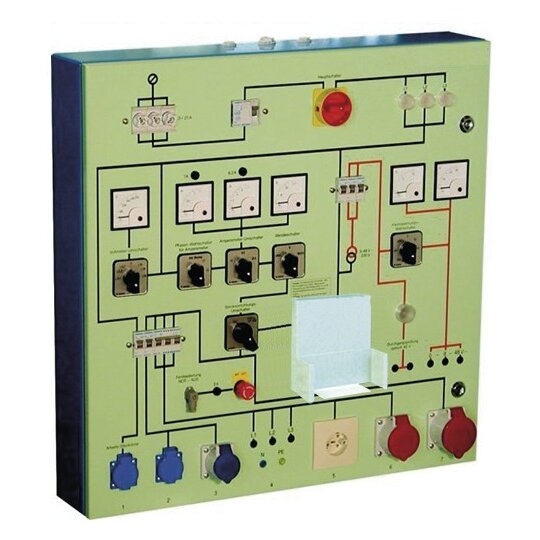

HT PT03 Werkstattprüftafel m.3Amperemetern o.Prüfgerät 2005303
1 Stück

Ihr Nettopreis
Art.-Nr.
1598556
EAN
4260173660791
Hersteller-Nr.
2005303
DEHA.-Nr.
4165859
eClass.-Nr.
27201116
Zolltarif-Nr.
85371091
Anzeige analog
Grenzwertanzeige true
Schutzleiterstrom false
Berührungsstrom false
Verbraucherstrommessung false
Leistungsmessung false
Ableitstrommessung DC false
Auslösezeitmessung von (P)RCDs false
Anschluss für externe Messadapter false
Prüfen von Verlängerungsleitungen false
Automatischer Prüfablauf false
Messwertspeicher false
Drucker integriert false
Aktive Prüfung false
Passive Prüfung false
Alternative Methode false
Differenzstrommethode false
Direkte Methode false
Spannungsmessung true
Geeignet zur Verwendung durch eine unterwiesene Person true
Ausführung der Schnittstelle ohne
Druckeranschluss ohne
Prüfung nach EN 50678 false
Prüfung nach EN 50699 false
Prüfung nach EN 62638 false
Prüfung nach EN 62911 false
Prüfung nach IEC/EN 60974-4 false
Prüfung nach IEC/EN 62353 false
Eingabe von Prüflingsinformationen false
Prüfung nach VDE 0701 false
Prüfung nach VDE 0702 false
Prüfung nach VDE 0701/0702 false
Prüfung nach VDE 0751 false
Prüfung nach VDE 540-4 false
Konform IET-Leitfaden: In-Service-Inspektion und -prüfung, 5. Ausgabe true

Mess- und Prüfmöglichkeiten: ò nach VDE 0104 an WS- und DSBetriebsmittelnò Nach DIN VDE 0701/0702 (optional mit externem Gerätetester z.B. Eurotest 0701/2)ò Betriebsspannungò Stromaufnahme an WS-Verbrauchern max. 16 Aò Durchgangsprüfung optischò Kleinspannung 0-42 V / ACBestückung:ò Netzanschlussklemmen 5 x 4 mm²ò 1 EI-Schutzschalter (RCD) pulsstromsensitiv, 4-polig /25/0,03 Aò 1 Hauptsicherung 3/25 A, E 18ò 1 Haupt-/NOT-/AUS-Schalter, 3/25 A in 0-Stellung abschließbarò 1 NOT-AUS-Taster, verrastendò 1 Gerätesicherung 2 A, 5/20 mmò 1 Klemmenanschluss für externen NOT-AUS-Tasterò 1 Klemmenanschluss für externe Signalleuchte nach VDE 0104ò 1 Klemmenanschluss für den Anschluss einer Erweiterungstafelò 1 Voltmeter-Umschalter zur Messung von Verkettungs- und Phasenspannungenò 1 Voltmeter 0-500 V, Kl. 1,5, 72 x 72 mmò 1 Leitungsschutzschalter, 1-polig B 16 Aò 1 Amperemeter 0-15/30 A, Kl. 1,5, 12 x 12 mmò 1 Schutzkontakt-Steckdose 16 A, 230 V (Mess-Steckdose)ò 1 Leitungsschutzschalter, 1-polig, B 16 Aò 1 Schutzkontakt-Steckdose 16 A, 230 V (Arbeitssteckdose)ò 3 Sicherheitslaborbuchsen L1, N, PE, 16 A, 230 V, 4 mm (Mess-Steckbuchsen)ò 1 Wendeschalter 25 A (links-0-rechts)ò 1 CEE-Steckdose 5-polig, 32 A, 400 V (Arbeitssteckdose)ò 1 CEE- Steckdose 5-polig, 16 A, 400 V (Arbeitssteckdose)ò 1 Leitungsschutzschalter, 3-polig, C 16 Aò 5 Sicherheitslaborbuchsen 4 mm L1, L2, L3, N, PE, 16 A, 230 V (Arbeitssteckbuchsen)ò 1 Perilex - Steckdose 5-polig, 16 A, 400 V (Arbeitssteckdose)ò 1 Sicherheitstransformator 100 VA Primär 230 V/sek 3, 5, 8,12, 24, 42 V ACò 1 Leitungsschutzschalter, 1-polig, C 2A I, Trafo prim.ò 1 Leitungsschutzschalter, 1-polig, C 4A, I, Trafo, (0-24 V) sek.ò 1 Leitungsschutzschalter, 1-polig, C 2A, I, Trafo (42 V) sek.ò 1 Durchgangsprüfleuchte 42 V, 2 Wò 2 Sicherheitslaborbuchsen 4 mm für optische Durchgangsprüfungò 1 Kleinspannungs-Wahlschalter 0-3-5-8-1 2-24-42 Vò 1 Voltmeter 0-15/0-60 V, Kl. 1,5, 72 x 72 mmò 2 Sicherheitslaborbuchsen 4 mm zur Abnahme der Kleinspannung 0-42 Vò Halterung für abnehmbaren GerätestesterGewicht: 34 kgAbmessung (B x H x T): 600 x 800 x 150 mm
