Leiter-Nennquerschnitt | 0,5 qmm |
Leiter-Klasse | Kl.5 = feindrähtig |
Ader-Zahl | 3 |
Werkstoff der Aderisolation | PVC |
Ader-Kennzeichnung | Farbe |
Schutzleiter | false |
Schirm über Verseilung | Geflecht |
Mantelmaterial | PVC |
Mantel-Farbe | grau |
Halogenfrei nach EN 50267-2-2 | false |
Flammwidrig | nach EN 60332-1-2 |
Raucharm nach EN 61034-2 | false |
Außendurchmesser ca. | 5,6 mm |
Zul. Kabelaußentemperatur bei Montage/Handling | -5 - 80 €C |
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -40 - 80 €C |
Nennspannung U | 500 V |

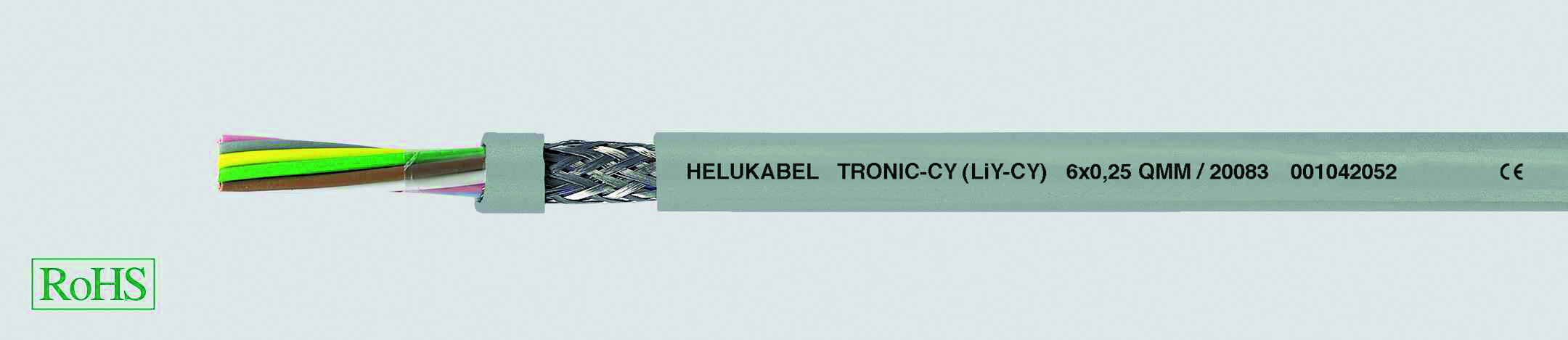

Technische Daten: Spezial-PVC-Datenleitung in Anlehnung an DIN VDE 0812 Temperaturbereich bewegt -5°C bis +80°C nicht bewegt -40°C bis +80°C Betriebsspitzenspannung (nicht für Starkstrom-Installationszwecke) 0,14 mm²á 350 V =á 0,25 mm²á 500 V Prüfspannung Ader/Aderá 1200 V Ader/Schirmá 800 V Durchschlagspannung min. 2400 V Betriebskapazitätá bei 800 Hz Ader/Aderá 0,14 mm²á ca. 120 pF/m Ader/Aderá 0,25 mm²á ca. 150 pF/m Ader/Schirmá 0,14 mm²á ca. 240 pF/m Ader/Schirmá 0,25 mm²á ca. 270 pF/m Induktivität ca. 0,65 mH/km Wellenwiderstand ca. 78 Ohm Kopplungswiderstand max. 250 Ohm/km Mindestbiegeradius bewegt 10x Leitungs Ø nicht bewegt 5x Leitungs Ø Strahlenbeständigkeit bisá80x106 cJ/kgá(bisá80áMrad) Aufbau: Cu-Litze blank, ab 0,5 mm² nach DIN VDE 0295 Kl.5, feindrähtig, BS 6360 cl.5, IEC 60228 cl.5 Litzenaufbau bei: 0,14 mm²á ca. 18x0,1 mm 0,25 mm²á ca. 14x0,15 mm 0,34 mm²á = 7x0,25 mm Aderisolation aus Spezial-PVC Aderkennzeichnung in Anlehnung an DIN 47100, ohne Farbwiederholung Adern mit optimalen Schlaglängen in Lagen verseilt Folienbewicklung Beilauflitze, Cu-verzinnt Abschirmgeflecht aus verzinnten Cu-Drähten ca. 85% Bedeckung Außenmantel aus Spezial-PVC Mantelfarbe: grau (RAL 7001) mit Metermarkierung Eigenschaften: Weitgehendáölbeständig, öl-/chemischeáBeständigkeit Die verwendeten Materialien bei der Fertigung sind silikon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen Prüfungen: PVCáselbstverlöschendáundáflammwidrig nacháDINáVDEá0482-332-1-2, DINáENá60332-1-2,áIECá60332-1-2 Hinweise: Auch mit paarweiser Aderverseilung lieferbar, siehe HELUKABEL-PAAR-TRONIC-CY Bei 1-adrigen Leitungen Schirm aus Umlegung (LiY-DY). ungeschirmte Analogtype: TRONIC (LiYY) Verwendung: Für flexible Anwendung bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung in trockenen, feuchten und nassen Räumen, jedoch nicht im Freien, als Steuer- und Signalleitungen im Milliamperebereich für Rechenanlagen, Steuer- und Regelgeräte, Waagen etc. Durch extrem kleinen Außen-Ø besonders geeignet für Subminiaturstecker, elektronische Geräte etc. Zur störfreien Daten- und Signalübertragung für Mess-, Steuer- und Regeltechnik sind diese Leitungen mit Cu-Abschirmung bestens geeignet. EMV = Elektromagnetische Verträglichkeit Um die EMV-Eigenschaften zu optimieren, empfehlen wir eine beidseitige und großflächige Rundumkontaktierung des Kupfergeflechtes. Regellängen: 50 m, 100 m, 500 m, 1000 mTechnische Änderungen vorbehalten.
1DB_20139_de.pdfProduktdatenblatt
Download
(Stand: 19.08.2024)
|
