Leiter-Nennquerschnitt | 2,5 qmm |
Leiter-Klasse | Kl.5 = feindrähtig |
Ader-Zahl | 4 |
Werkstoff der Aderisolation | Polypropylen |
Ader-Kennzeichnung | Ziffern |
Schutzleiter | true |
Schirm über Verseilung | Geflecht |
Mantelmaterial | PVC |
Mantel-Farbe | orange |
Halogenfrei nach EN 50267-2-2 | false |
Außendurchmesser ca. | 12,3 mm |
Zul. Kabelaußentemperatur bei Montage/Handling | -60 - -60 €C |
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -20 - 80 €C |
Nennspannung U | 1000 V |

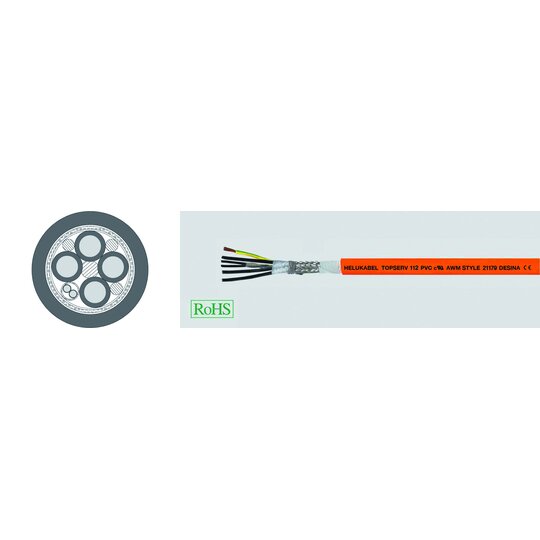

Technische Daten: Spezial-PVC-Motorleitung nach UL AWM Style 2570 CSA AWM VDE-registriert Temperaturbereich bewegt -0°C bis +60°C nicht bewegt -20°C bis +80°C Nennspannung VDE U0/U 600/1000 V UL/CSA 1000 V Prüfwechselspannung, 50 Hz 4000 V Mindestbiegeradius bewegt 15x Leitungs Ø nicht bewegt 5x Leitungs Ø min. 100.000 Zyklen Aufbau: Cu-Litze blank, nach DIN EN 60228 Klasse 5: feindrähtig Klasse 6: feinstdrähtig Aderisolation bis 6 mm² aus halogenfreiem PP ab 10 mm² aus PVC Aderschirmung der Steueradern paarweise mit verzinntem Kupfergeflecht Leistungsadern mit den Steuerpaaren in Lagen mit optimalen Schlaglängen und stabilisierenden Füllern verseilt Gleitbewegung unterstützende Vliesbewicklung Gesamtabschirmung aus verzinntem Cu-Geflecht, optische Bedeckung ca.85% Außenmantel aus PVC Mantelfarbe: orange (RAL 2003) Eigenschaften: Kapazitätsarm bis einschließlich 6 mm² Ölbeständiger PVC-Außenmantel Durch das ca. 85% dichte Abschirmgeflecht optimale Erfüllung der Anforderungen an die elektromagnetische Verträglichkeit (EMV) Diese Leitungen sind nach hohen Qualitätsrichtlinien hergestellt und entsprechen dem DESINA-Standard Die verwendeten Materialien bei der Fertigung sind silicon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen Prüfungen: PVC -Mantel flammwidrig nach DIN EN 60332-1-1 bis -1-3 (VDE 0482-332-1-1 bis -1-3) Verwendung: Bei diesen Leitungen sind die Leistungsadern ideal mit den Steueradern für die Bremsfunktion und den Thermoschutz kombiniert. Wegen der EMV-Verträglichkeit, also der Störsicherheit, haben die Leitungen einen zusätzlichen Gesamtschirm. Die Fertigung erfolgt in Anlehnung an die Spezifikationen namhafter Servoantriebs- und Steuerungshersteller sowie nach diversen VDE-, UL- und CSA-Normen. Der Einsatz erfolgt z.B. im Maschinen-, Anlagen- und Roboterbau, in der Automatisierungs-, Antriebs-, Steuerungs- und Fertigungstechnik. Interessant für den exportorientierten Maschinen- und Anlagenbau. EMV = Elektromagnetische Verträglichkeit Um die EMV-Eigenschaften zu optimieren, empfehlen wir eine beidseitige und großflächige Rundumkontaktierung des Kupfergeflechtes. Regellängen: 100 m, 500 m, 1000 mTechnische Änderungen vorbehalten.
1DB_707250_de.pdfProduktdatenblatt
Download
(Stand: 19.08.2024)
|
