Leiter-Nennquerschnitt | 4 qmm |
Leiter-Klasse | Kl.6 = feinstdrähtig |
Ader-Zahl | 4 |
Werkstoff der Aderisolation | sonstige |
Ader-Kennzeichnung | Ziffern |
Schutzleiter | true |
Schirm über Verseilung | Geflecht |
Mantelmaterial | PUR (Polyurethan) |
Mantel-Farbe | sonstige |
Halogenfrei nach EN 50267-2-2 | false |
Außendurchmesser ca. | 14,6 mm |
Zul. Kabelaußentemperatur bei Montage/Handling | -30 - 80 €C |
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -40 - 80 €C |
Nennspannung U | 1000 V |

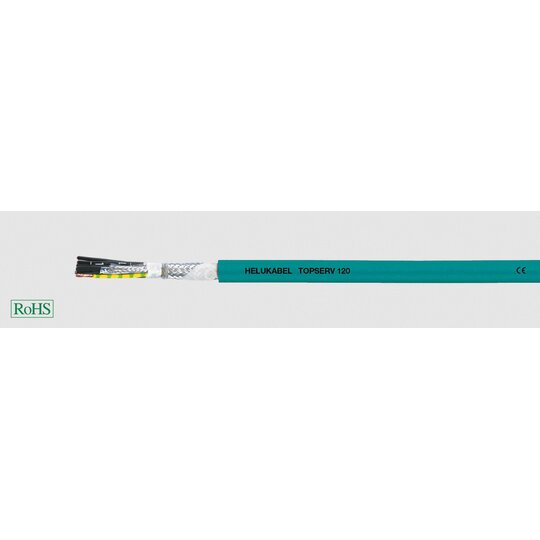

Technische Daten: Spezial-PUR-Schleppkettenleitung in Anlehnung an DIN VDE 0295, 0250, DIN VDE 0285-525-1-1/DIN EN 50525-1 Temperaturbereich bewegt -30°Cá bisá +80°C nicht bewegt -40°Cá bisá +80°C Nennspannung Leistungsadern U0/U 600/1000 V Steueradern U0/U 300/500 V Prüfspannung Leistungsadern 4000 V Steueradern 1000 V Strombelastbarkeit nach DIN VDE 0298-4 Isolationswiderstand min. 20 MOhm x km Mindestbiegeradius bewegt 7,5x Leitungs Ø nicht bewegt 4x Leitungs Ø Kopplungswiderstand max. 250 Ohm/km Aufbau: Cu-Litze blank, nach DIN VDE 0295 Kl.6, feinstdrähtig Aderisolation aus halogenfreiem PP Aderkennzeichnung Leistungsadern Ader 1: schwarz mit Aufdruck U/L1/C/L+ Ader 2: schwarz mit Aufdruck V/L2 Ader 3: schwarz mit Aufdruck W/L3/D/L- Steueradern TOPSERV 110 Ader 1 schwarz mit Aufdruck BR1 Ader 2 schwarz mit Aufdruck BR2 TOPSERV 120 Paar 1 schwarz mit Ziffern Nr. 5+6 Paar 2 schwarz mit Ziffern Nr. 7+8 Schutzleiter GN-GE Abschirmung der Steueradern paarweise, verzinnter Beilauflitze und verzinntem Cu-Geflecht Steueradern paarig und mit den Leistungssadern in Lagen verseilt Folienbandierung Gesamtabschirmung aus verzinntem Cu-Geflecht, optische Bedeckung min. 80% Vliesbewicklung Außenmantel aus PUR Mantelfarbe: petrol (RAL 5018) Eigenschaften: Kapazitätsarm durch Verwendung von PP als Aderisolation PUR-Mantel ist adhäsionsarm, hydrolyse- und mikrobenbeständig, halogenfrei Wegen der EMV-Verträglichkeit, also der Störsicherheit, haben die hochflexiblen Leitungen einen zusätzlichen Gesamtschirm Die verwendeten Materialien bei der Fertigung sind silikon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen Verwendung: Bei diesen Leitungen sind die Leistungsadern ideal mit den Steueradern für die Bremsfunktion und den Thermoschutz kombiniert. Präzise arbeitende Servomotoren, wie sie heute in vielen Bereichen der hochtechnisierten Fertigungsprozesse eingesetzt werden, erfordern hochwertige, zuverlässige und langlebige Leitungen. Diese Anforderungen werden in hohem Maße erfüllt wie die der Elektromagnetischen Verträglichkeit (EMV). Sie sind ebenso als Schleppkettenleitung einsetzbar. Die Fertigung erfolgt in Anlehnung an Spezifikationen namhafter Servoantriebs- und Steuerungshersteller sowie nach diversen VDE-Normen. Verwendung für System SIMODRIVE. EMV = Elektromagnetische Verträglichkeit Um die EMV-Eigenschaften zu optimieren, empfehlen wir eine beidseitige und großflächige Rundumkontaktierung des Kupfergeflechtes. Regellängen: 500 m, 1000 mTechnische Änderungen vorbehalten.
1DB_71491_de.pdfProduktdatenblatt
Download
(Stand: 07.12.2024)
|
