Leiter-Nennquerschnitt | 70 qmm |
Leiter-Klasse | Kl.6 = feinstdrähtig |
Ader-Zahl | 4 |
Werkstoff der Aderisolation | sonstige |
Ader-Kennzeichnung | Ziffern |
Schutzleiter | true |
Schirm über Verseilung | Geflecht |
Mantelmaterial | PUR (Polyurethan) |
Mantel-Farbe | grau |
Halogenfrei nach EN 50267-2-2 | false |
Flammwidrig | nach EN 60332-1-2 |
Außendurchmesser ca. | 48,8 mm |
Zul. Kabelaußentemperatur bei Montage/Handling | -30 - 80 €C |
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -40 - 80 €C |
Nennspannung U | 1000 V |

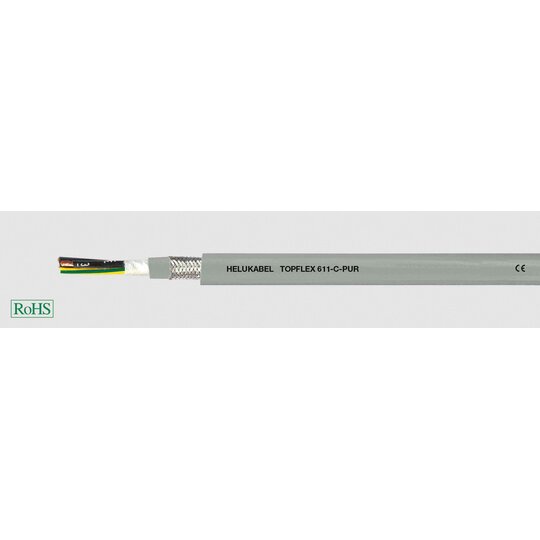

Technische Daten: Spezial-PUR-Schleppkettenleitung in Anlehnung an DIN VDE 0293, 0295, 0250, DIN VDE 0285-525-1 / DIN EN 50525-1 Temperaturbereich bewegt -30°Cá bisá +80°C nicht bewegt -40°Cá bisá +80°C Nennspannung U0/U 600/1000 V Prüfspannung 4000 V Kopplungswiderstand max. 250 Ohm/km Isolationswiderstand min. 20 MOhm x km Mindestbiegeradius bewegt 10x Leitungs Ø nicht bewegt 5x Leitungs Ø Aufbau: Cu-Litze blank, nach DIN VDE 0295 Kl.6, feinstdrähtig, BS 6360 cl.6, IEC 60228 cl.6 Aderisolation aus PP Aderkennzeichnung nach DIN VDE 0293 schwarze Adern mit fortlaufendem weißem Ziffernaufdruck Adern gemeinsam verseilt mit optimalen Schlaglängen und stabilisierendem Füller Gleitbewegung unterstützende Vliesbewicklung Innenmantel aus TPE Abschirmgeflecht aus verzinnten Cu-Drähten, Bedeckung ca. 85% Außenmantel aus PUR Mantelfarbe: grau (RAL 7001) mit Metermarkierung Eigenschaften: adhäsionsarm, extrem abriebfest, halogenfrei, hydrolyse- und mikroben- beständig beständig gegen UV-Strahlen, Sauerstoff und Ozon Die verwendeten Materialien bei der Fertigung sind silikon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen Hinweise: ungeschirmte Analogtype: TOPFLEX 611-PUR Verwendung: Als optimale Versorgungsleitung zur Motor-Versorgung speziell von DNC-Motoren, Servomotoren. Die Leitungen sind speziell konzipiert für den Einsatz in Energieführungsketten, Handhabungsautomaten, Robotern, Werkzeugmaschinen, Be- und Verarbeitungsmaschinen. Optimale Isolationsmaterialien gewährleisten Beständigkeit gegen Öle (auch Mineralöle), Fette, Kühlmittel, Hydraulikflüssigkeiten sowie zahlreiche Laugen und Lösungsmittel. Günstige Außendurchmesser, reduzierte Gewichte, verbessertes Torsionsverhalten gewährleisten den Einsatz im Mehrschichtbetrieb, mit extrem hoher Biege-Wechsel-Beanspruchung. Geeignet für die Verlegung im Freien. EMV = Elektromagnetische Verträglichkeit Um die EMV-Eigenschaften zu optimieren, empfehlen wir eine beidseitige und großflächige Rundumkontaktierung des Kupfergeflechtes. Regellängen: 500 m, 1000 mTechnische Änderungen vorbehalten.
