Leiter-Nennquerschnitt | 50 qmm |
AWG-Querschnitt | 1 |
Leiter-Klasse | Kl.6 = feinstdrähtig |
Werkstoff der Aderisolation | PVC |
Schirm | false |
Ader-Farbe | schwarz |
Halogenfrei nach EN 50267-2-2 | false |
Flammwidrig | nach EN 60332-1-2 |
Raucharm nach EN 61034-2 | false |
Ölbeständig nach EN 60811-2-1 | false |
Außendurchmesser ca. | 17,4 mm |
Zul. Kabelaußentemperatur bei Montage/Handling | -5 - 90 €C |
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -40 - 90 €C |
Nennspannung U0 | 600 V |
Nennspannung U | 1000 V |

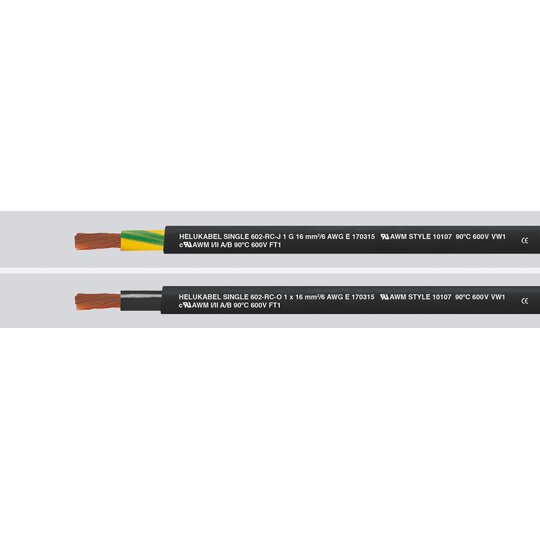

Technische Daten: Spezial-PVC-Aderleitung nach UL Style 10107 und CSA AWM I/II AB, Ader nach DIN VDE 0285-525-2-31/ DIN EN 50525-2-31 (ausgenommen 300 mm²) Temperaturbereich bewegt -5°C bis +90°C nicht bewegt -40°C bis +90°C Zulässige Betriebstemperatur am Leiterá+90°C Nennspannung VDE U0/U 600/1000 V UL/CSA 600 V Prüfspannung 4000 V Durchschlagsspannung min. 8000 V Isolationswiderstand min. 20 MOhm x km Mindestbiegeradius bewegt 7,5x Leitungs Ø nicht bewegt 3x Leitungs Ø Strahlenbeständigkeit bis 80x106 cJ/kg (bis 80 Mrad) Aufbau: Cu-Litze blank, feinstdrähtig nach DIN VDE 0295 Kl.6, Sp.4, BS 6360 cl.6 bzw. IEC 60228 cl.6, jedoch bei 185 mm² bis 300 mm² reduzierter Einzeldraht- Ø max. 0,30 mm Aderisolation aus Spezial-PVC nach class 43, 90°C gem. UL Std.1581 Farbe schwarz oder grün-gelb Außenmantel aus Spezial-PVC Mischungstyp YM5 nach DIN VDE 0207 Teil 5 und class 43, 90°C gem. UL Std.1581 Mantelfarbe: schwarz (RAL 9005) mit Metermarkierung Eigenschaften: Beständig gegen mineralische und synthetische Öle und Kühlschmiermittel. Die verwendeten Materialien bei der Fertigung sind silicon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen Prüfungen: PVCáselbstverlöschendáundáflammwidrig nacháDINáVDEá0482-332-1-2, DINáENá60332-1-2,áIECá60332-1-2 (entsprichtáDINáVDEá0472áTeilá804 PrüfartáB),áULáVW-1,áCSAáFT1 nach UL-Style 10107/UL-Std.1581, CSA C22.2 No 210 Hinweise: geschirmte Analogtype: Single 602-RC-CY-J / -O Verwendung:Als hochflexible Spezial-Schleppketten-Aderleitung in trockenen und feuchten Räumen bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung. Diese Zwei-Norm-Aderleitung findet vorzugsweise Anwendung im exportorientierten Maschinenbau für häufige Hub- und Biegebeanspruchung an permanent bewegten Maschinenteilen in der Robotertechnik. Bei Anwendungen, die über standardmäßige Lösungen hinaus gehen (z. B. bei Kompostierungsanlagen oder Hochregal-Förderanlagen mit extrem hoher Verfahrgeschwindigkeit etc.) empfehlen wir Ihnen, unseren speziell entwickelten Erhebungsbogen für Energieführungssysteme, weitere Einsatzparameter siehe Auswahltabelle: Leitungen für Energieführungsketten im Kapitel 'Technische Informationen'. Für den Einsatz in Energieführungsketten bitte Montageanweisung beachten. RC = Robotics Cable CE = Das Produkt ist konform zur Niederspannungsrichtlinie 2014/35/EU.Regellängen: 500 m, 1000 mTechnische Änderungen vorbehalten.
1DB_69601_de.pdfProduktdatenblatt
Download
(Stand: 19.08.2024)
|
