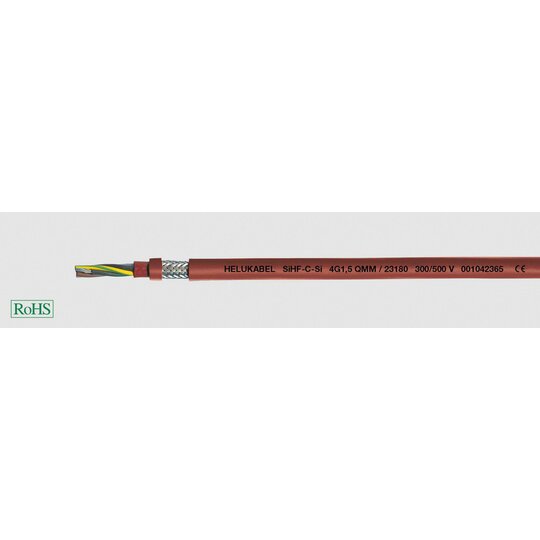

HK SiHF-C-Si 25G1,5 qmm R-BR Trommel 23294
500 Meter

Technische Daten: Spezial-Silicon-Schlauchleitung mit erhöhter Wärmebeständigkeit in Anlehnung an DIN VDE 0250 Teil 1 und DIN VDE 0285-525-2-83/ DIN EN 50525-2-83 Temperaturbereich -60°C bis +180°C (kurzzeitig +220°C) Grenztemperatur am Leiter im Betrieb +180°C Nennspannung U₀/U 300/500 V Prüfspannung 2000 V Durchschlagsspannung min. 5000 V Isolationswiderstand min. 200 MOhm x km Strombelastbarkeit bei Umgebungstemperatur bis +145°C nach DIN VDE 0100 für höhere Temperaturen gilt: 150°C - Belastbarkeit 100% 155°C - Belastbarkeit 91% 160°C - Belastbarkeit 82% 165°C - Belastbarkeit 71% 170°C - Belastbarkeit 58% 175°C - Belastbarkeit 41% Mindestbiegeradius bewegt 10x Leitungs Ø nicht bewegt 5x Leitungs Ø Kopplungswiderstand max. 250 Ohm/km Strahlenbeständigkeit bis 20x10⁶ cJ/kg (bis 20 Mrad) Aufbau: Cu-Litze verzinnt, nach DIN VDE 0295 Kl.5, feindrähtig, BS 6360 cl.5, IEC 60228 cl.5 Aderisolation aus Silicon-Kautschuk Aderkennzeichnung nach DIN VDE 0293-308 mit weißem ZiffernaufdruckAdern mit optimalen Schlaglängen in Lagen verseilt Innenmantel aus Silicon-Kautschuk Abschirmgeflecht aus verzinnten Cu-Drähten, Bedeckung ca. 85% Außenmantel aus Silicon-Kautschuk Mantelfarbe: vorzugsweise rotbraun mit Metermarkierung Eigenschaften: Beständig gegen hochmolekulare Öle, pflanzliche und tierische Fette, Alkohole, Weichmacher und Clophen, verdünnte Säuren, Laugen und Salzlösungen, Oxidationsmittel, tropische Einflüsse, Seewasser, Sauerstoff, Ozon bei fester Verlegung nur in offenen, belüfteten Rohrsystemen oder Kanälen zu verlegen. Ansonsten vermindern sich bei Luftabschluss in Verbindung mit Temperaturen über 90°C die mechanischen Eigenschaften von Silicon. Prüfungen: Halogenfreiheit nach DIN VDE 0482 Teil 267, DIN EN 50267-2-2, IEC 60754-2 (entspricht DIN VDE 0472 Teil 813) Brennverhalten keine Brandweiterleitung nach DIN VDE 0482-332-1-2, DIN EN 60332-1-2,IEC 60332-1 Hinweise: ungeschirmte Analogtype: SiHF Verwendung: Silicon-Leitungen werden überall dort eingesetzt, wo Leitungsisolationen hohen Temperaturschwankungen ausgesetzt sind. Wegen ausgezeichneter Wetterbeständigkeit können Silicon-Leitungen sowohl bei hohen als auch bei niedrigen Temperaturen bis -60°C eingesetzt werden. Besonders für den Einsatz in Kraftwerken. Auch in Hütten-, Stahl- und Walzwerken, Gießereien, im Flugzeugbau und Schiffsbau sowie in Zement-, Glas- und Keramikfabriken, in Scheinwerfern- und Hochleistungsleuchten und Wärmegeräten aller Art. Durch die hohe Abschirmdichte wird eine störfreie übertragung von Signalen bzw. Impulsen sichergestellt. Die ideale störgeschützte Silicon-Schlauchleitung für obige Einsatzzwecke. EMV = Elektromagnetische Verträglichkeit Um die EMV-Eigenschaften zu optimieren, empfehlen wir eine beidseitige und großflächige Rundumkontaktierung des Kupfergeflechtes. Regellängen: 500 m, 1000 mTechnische Änderungen vorbehalten.
