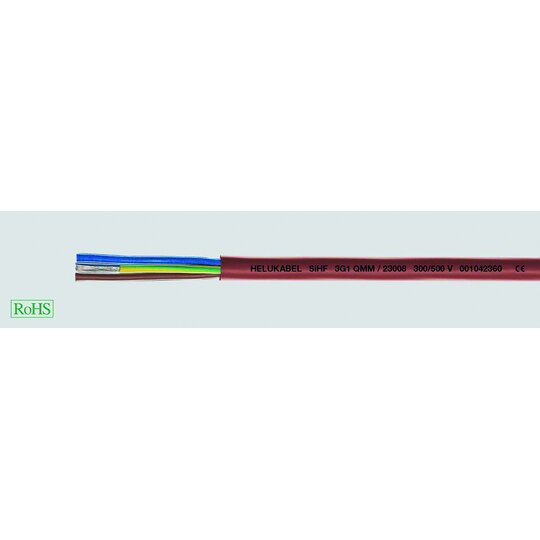

HK SiHF 4G6qmm R-BR 23042
500 Meter

Technische Daten: Spezial-Silicon-Schlauchleitung mit erhöhter Wärmebeständigkeit in Anlehnung an DIN VDE 0250-1 und DIN VDE 0285-525-2-83/ DIN EN 50525-2-83 Temperaturbereich -60°C bis +180°C (kurzzeitig +220°C) Grenztemperatur am Leiter, im Betrieb +180°C Nennspannung U₀/U 300/500 V Prüfspannung 2000 V Durchschlagsspannung min. 5000 V Isolationswiderstand min. 200 MOhm x km Strombelastbarkeit bei Umgebungstemperatur bis +145°C nach DIN VDE 0100 für höhere Temperaturen gilt: Umgebungstemperatur von 150°C - Belastbarkeit 100% 155°C - Belastbarkeit 91% 160°C - Belastbarkeit 82% 165°C - Belastbarkeit 71% 170°C - Belastbarkeit 58% 175°C - Belastbarkeit 41% Mindestbiegeradius bewegt 7,5x Leitungs Ø nicht bewegt 4x Leitungs Ø Strahlenbeständigkeit bis 20x10⁶ cJ/kg (bis 20 Mrad) Aufbau: Cu-Litze verzinnt, nach DIN VDE 0295 Kl.5, feindrähtig, BS 6360 cl.5, IEC 60228 cl.5 Aderisolation aus Silicon-Kautschuk Aderkennzeichnung nach DIN VDE 0293-308 mit weißem ZiffernaufdruckAdern mit optimalen Schlaglängen in Lagen verseilt Außenmantel aus Silicon-Kautschuk Mantelfarbe vorzugsweise rotbraun mit Metermarkierung Eigenschaften: Vorteile kaum Änderungen der Durchschlagsfestigkeit und de Isolationswiderstandes auch bei höheren Temperaturen, hoher Flammpunkt, hinterlässt im Brandfall isolierendes SiO₂ Beständig gegen hochmolekulare Öle, pflanzliche und tierische Fette, Alkohole, Weichmacher und Clophen, verdünnte Säuren, Laugen und Salzlösungen, Oxidationsmittel, tropische und Witterungseinflüsse, Seewasser, Sauerstoff, Ozon Bei fester Verlegung nur in offenen, belüfteten Rohrsystemen oder Kanälen zu verlegen. Ansonsten vermindern sich bei Luftabschluss in Verbindung mit Temperaturen über 90°C die mechanischen Eigenschaften von Silicon. Prüfungen: Halogenfreiheit nach DIN VDE 0482 Teil 267, DIN EN 50267-2-2/ IEC 60754-2 (entspricht DIN VDE 0472 Teil 813) Brennverhalten keine Brandweiterleitung nach DIN VDE 0482-332-1-2, DIN EN 60332-1-2,IEC 60332-1 Hinweise: geschirmte Analogtype: SiHF-C-Si Verwendung: Silicon-Leitungen werden überall dort eingesetzt, wo Leitungsisolationen hohen Temperaturschwankungen ausgesetzt sind. Wegen ausgezeichneter Wetterbeständigkeit können Silicon-Leitungen sowohl bei hohen als auch bei niedrigen Temperaturen bis -60°C eingesetzt werden. Besonders für den Einsatz in Kraftwerken. Auch in Hütten-, Stahl- und Walzwerken, Gießereien, im Flugzeugbau und Schiffsbau sowie in Zement-, Glas- und Keramikfabriken, in Scheinwerfern- und Hochleistungsleuchten und Wärmegeräten aller Art. Wegen der elastischen Eigenschaften der Aderisolation werden sie als bewegliche Anschlussleitungen eingesetzt. Regellängen: 500 m, 1000 mTechnische Änderungen vorbehalten.
