Leiter-Nennquerschnitt | 1,5 qmm |
Leiter-Klasse | Kl.5 = feindrähtig |
Ader-Zahl | 3 |
Werkstoff der Aderisolation | sonstige |
Ader-Kennzeichnung | Farbe |
Schutzleiter | true |
Mantelmaterial | sonstige |
Mantel-Farbe | schwarz |
Halogenfrei nach EN 50267-2-2 | false |
Flammwidrig | nach EN 60332-1-2 |
Raucharm nach EN 61034-2 | false |
Außendurchmesser ca. | 9,6 mm |
Zul. Kabelaußentemperatur bei Montage/Handling | -60 - 180 €C |
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -60 - 180 €C |
Nennspannung U | 500 V |

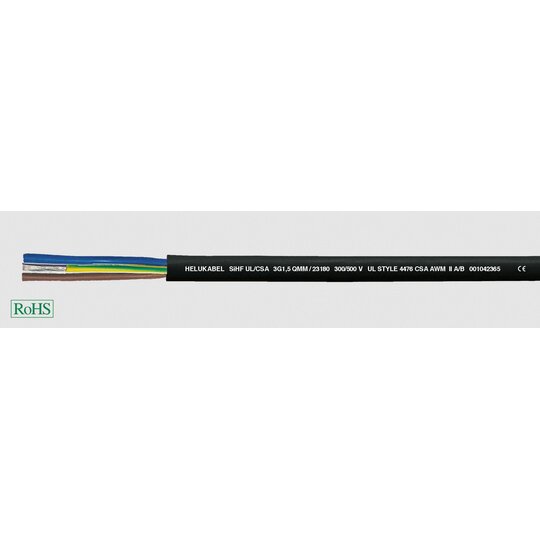

Technische Daten: Spezial-Silikon-Schlauchleitung mit erhöhter Wärmebeständigkeit nach UL Style 4476 und CSA AWM II A/B Temperaturbereich VDE -60°C bis +180°C (kurzzeitig +220°C) UL/CSA -50°C bis +150°C Nennspannung VDE U0/U 300/500 V UL/CSA 600 V Prüfspannung 2000 V Durchschlagspannung min. 5000 V Isolationswiderstand min. 200 MOhm x km Mindestbiegeradius bewegt 7,5x Leitungs Ø nicht bewegt 4x Leitungs Ø Strahlenbeständigkeit bis 20x106 cJ/kg (bis 20 Mrad) Aufbau: Cu-Litze verzinnt, nach DIN VDE 0295 Kl.5, BS 6360 cl.5 bzw. IEC 60228 cl.5 Aderisolation aus Silikon-Kautschuk Aderkennzeichnung nach DIN VDE 0293-308 farbig bzw. schwarze Adern mit fortlaufendem weißem Ziffernaufdruck bei 2 Adern braun, blau Adern mit optimalen Schlaglängen in Lagen verseiltAußenmantel aus Silikon-Kautschuk Mantelfarbe: schwarz Eigenschaften: Vorteile kaum Änderungen der Durchschlagsfestig- keit und des Isolationswiderstandes auch bei höheren Temperaturen, hoher Flammpunkt, hinterlässt im Brandfall isolierendes SiO2 Beständig gegen hochmolekulare Öle, pflanzliche und tierische Fette, Alkohole, Weichmacher und Clophen, verdünnte Säuren, Laugen und Salzlösungen, Oxidationsmittel, tropische und Witterungseinflüsse, Seewasser, Sauerstoff, Ozon Halogenfreiheit nach DIN VDE 0482 Teil 267/ DIN EN 50267-2-1/IEC 60754-1 (entspricht DIN VDE 0472 Teil 815) Brennverhalten keine Brandweiter- Leitung nach DIN VDE 0482-332-1-2, DIN EN 60332-1-2,IEC 60332-1 , CSA FT1 Bei fester Verlegung nur in offenen, belüfteten Rohrsystemen oder Kanälen zu verlegen. Ansonsten vermindern sich bei Luftabschluss in Verbindung mit Temperaturen über 90°C die mechanischen Eigenschaften von Silikon. Hinweise: geschirmte Analogtype: SiHF-C-Siá UL/CSA Verwendung: UL- und CSA-approbierte Silikon-Schlauchleitung. Konzipiert für den exportorientierten Maschinenbauer speziell für USA und Kanada. Silikon-Leitungen sind halogenfrei und eignen sich besonders für den Einsatz in Kraftwerken. Auch in Hütten-, Stahl- und Walzwerken, Solarien und Saunaanlagen, Gießereien, im Flugzeugbau und Schiffsbau sowie in Zement-, Glas- und Keramikfabriken, in Scheinwerfern- und Hochleistungsleuchten und Wärmegeräten aller Art haben sich Silikon-Leitungen bestens bewährt. Wegen der elastischen Eigenschaften der Aderisolation werden sie als bewegliche Anschlussleitungen eingesetzt. Regellängen: 100 m, 500 m, 1000 mTechnische Änderungen vorbehalten.
1DB_23214_de.pdfProduktdatenblatt
Download
(Stand: 19.08.2024)
|
