Leiter-Nennquerschnitt | 0,5 qmm |
Leiter-Klasse | Kl.6 = feinstdrähtig |
Ader-Zahl | 8 |
Werkstoff der Aderisolation | sonstige |
Ader-Kennzeichnung | Farbe |
Schutzleiter | false |
Schirm über Verseilung | Geflecht |
Mantelmaterial | PUR (Polyurethan) |
Mantel-Farbe | grau |
Halogenfrei nach EN 50267-2-2 | false |
Flammwidrig | nein |
Raucharm nach EN 61034-2 | false |
Außendurchmesser ca. | 9,7 mm |
Zul. Kabelaußentemperatur bei Montage/Handling | -30 - 80 €C |
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -40 - 80 €C |
Nennspannung U | 300 V |

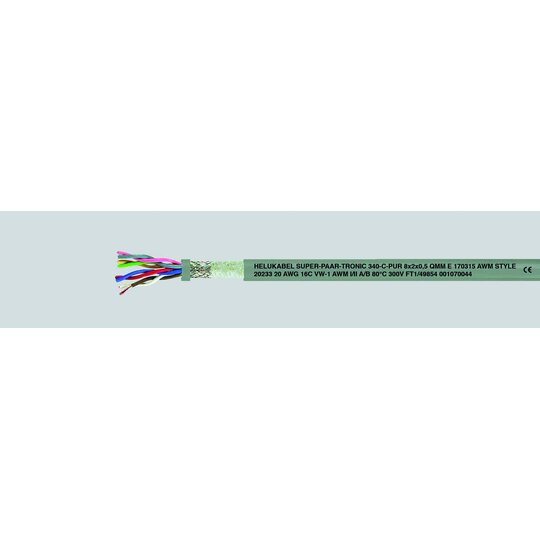

Technische Daten: Spezial-Schleppkettenleitung, paarverseilt, nach UL Style 20233 Temperaturbereich bewegt -30°C bis +80°C nicht bewegt -40°C bis +80°C Nennspannungá 300 V Prüfspannung Ader/Aderá 1500 V Ader/Schirmá 1000 V Betriebskapazität Ader/Aderá ca. 60 nF/km Mindestbiegeradius bewegt 0,14 - 0,25 mm²:á 7,5x Leitungs Ø 0,34 - 1 mm²:á 10x Leitungs Ø nicht bewegt 0,14 - 0,25 mm²:á 4x Leitungs Ø 0,34 - 1 mm²:á 5x Leitungs Ø Kopplungswiderstand max. 250 Ohm/km Strahlenbeständigkeit bis 100x106 cJ/kg (bis 100 Mrad) Aufbau: Cu-Litze blank, feinstdrähtig, nach DIN VDE 0295 Kl.6, BS 6360 Kl.6 bzw. IEC 60228 Kl.6 Aderisolation aus PP Aderkennzeichnung nach DIN 47100 Adern zu Paaren, Paare in Lagen mit optimalen Schlaglängen torsionsfrei verseilt Folienbewicklung Abschirmung aus Cu-Geflecht, verzinnt, Bedeckung ca. 85% Vliesbewicklung Außenmantel aus Vollpolyurethan Mischungstyp TMPU nach DIN VDE 0207-363-10-2 / DIN EN 50363-10-2 und gem. UL Std.1581 tab.50.227 Mantelfarbe: grau (RAL 7001) mit Metermarkierung Eigenschaften: Die verwendeten Materialien bei der Fertigung sind silikon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen Halogenfreiheit Wetter-, ozon- und UV-beständig Chemische Beständigkeit gegen Lösungsmittel, Säuren, Laugen und Hydraulikflüssigkeiten Prüfungen: PUR-Außenmantel flammwidrig nach DIN VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1-2 Ölbeständigkeit nach DIN VDE 0473-811-404 / DIN EN 60811-404á Hinweise: Vorteile hohe Reiß-, Abrieb- und Schlagzähigkeit auch bei niedrigen Temperaturen Verwendung: Diese paarverseilte, gesamtgeschirmte Spezial-Schleppkettenleitungen bieten auch dort Einsatzmöglichkeiten, wo äußere hochfrequente Einflüsse die Impulsübertragung stören und werden für dauerflexible Beanspruchungen im Maschinen- und Werkzeugbau, in der Robotertechnik und an permanent bewegten Maschinenteilen, für Dauereinsatz im Mehrschichtbetrieb verwendet. Sie ist eine nach dem neuesten Stand der Technik entwickelte, hochflexible Datenleitung, mit einem schnittfesten und adhäsionsarmen PUR-Außenmantel der ein Optimum an Standzeiten und eine sehr hohe Wirtschaftlichkeit garantiert. Diese Zwei-Norm-Leitung wird vorzugsweise im exportorientierten Maschinenbau an Werkzeugmaschinen, Fertigungsstraßen und im Anlagenbau eingesetzt. Gewährleistet einen Dauereinsatz im Mehrschichtbetrieb mit extrem hohen Biegebeanspruchungen. Bei Anwendungen, die über standardmäßige Lösungen hinaus gehen empfehlen wir Ihnen, unseren speziell entwickelten Erhebungsbogen für Energieführungssysteme, weitere Einsatzparameter siehe Auswahltabelle: Leitungen für Energieführungsketten im Kapitel 'Technische Informationen'. Für den Einsatz in Energieführungsketten bitte Montageanweisung beachten. EMV = Elektromagnetische Verträglichkeit Um die EMV-Eigenschaften zu optimieren, empfehlen wir eine beidseitige und großflächige Rundumkontaktierung des Kupfergeflechtes. Regellängen: 100 m, 500 m, 1000 mTechnische Änderungen vorbehalten.
1DB_49830_de.pdfProduktdatenblatt
Download
(Stand: 01.09.2024)
|
