Leiter-Nennquerschnitt | 0,5 qmm |
Leiter-Klasse | Kl.5 = feindrähtig |
Ader-Zahl | 2 |
Werkstoff der Aderisolation | sonstige |
Ader-Kennzeichnung | Ziffern |
Schutzleiter | false |
Schirm über Verseilung | Geflecht |
Mantelmaterial | sonstige |
Mantel-Farbe | grau |
Halogenfrei nach EN 50267-2-2 | false |
Flammwidrig | nach EN 60332-1-2 |
Raucharm nach EN 61034-2 | true |
Außendurchmesser ca. | 5,7 mm |
Zul. Kabelaußentemperatur bei Montage/Handling | -30 - 80 €C |
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -40 - 80 €C |
Nennspannung U | 500 V |

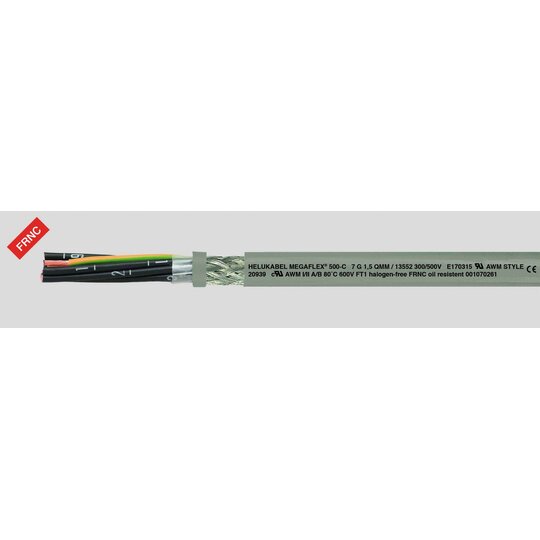

Technische Daten: halogenfreie, flexible Steuerleitung in Anlehnung an DIN VDE 0285-525-3-11 / DIN EN 50525-3-11, nach UL Style 20939, UL Std.758 Temperaturbereich bewegt -30°C bis +80°C nicht bewegt -40°C bis +80°C Nennspannung U0/U 300/500 V UL/CSA 600 V Prüfspannung 3000 V Kopplungswiderstand max. 250 Ohm/km Mindestbiegeradius bewegt 10x Leitungs Ø nicht bewegt 4x Leitungs Ø Flexibilität Wechselbiegeprüfung nach DIN VDE 0473-396 / DIN EN 50396 Aufbau: Cu-Litze blank, nach DIN VDE 0295 Kl.5, feindrähtig, BS 6360 cl.5, IEC 60228 cl.5 Aderisolation aus halogenfreiem Spezial-Polymer Aderkennzeichnung nach DIN VDE 0293 schwarze Adern mit fortlaufendem weißem Ziffernaufdruck Adern mit optimalen Schlaglängen in Lagen verseilt Folienbewicklung Abschirmgeflecht aus verzinnten Cu-Drähten, Bedeckung ca. 85% Außenmantel aus halogenfreiem Spezial-Polymer Mantelfarbe: grau (RAL 7001) mit Metermarkierung Eigenschaften: halogenfrei hochflammwidrig beständig gegen Öle und Fette witterungs- und UV-beständig flexibel, abrieb- und verschleißfest ozonbeständig recyclebar Die verwendeten Materialien bei der Fertigung sind silikon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen Prüfungen: Brandprüfungánach DINáVDEá0482-332-3-24 /áBSá4066-3 / DINáENá60332-3-24 /áIECá60332-3-24 selbstverlöschendáundáflammwidrig nacháDINáVDEá0482-332-1-2 / DINáENá60332-1-2 /áIECá60332-1-2 / CSAáFT1 Korrosivität von Brandgasen nach NF X 10-702 Halogenfreiheit nach DIN VDE 0482-754-1 / DIN EN 60754-1 / IEC 60754-1 Rauchdichteánach DINáVDEá0482-1034-1+2 / BSá7622-1+2 DINáENá61034-1+2 / IECá61034-1+2 Ölbeständigánach DINáVDEá0473-811-404/DINáENá60811-404 Hydrolysebeständigánach DINáENá61234-1 Ozonbeständigkeitánach DINáVDEá0473-811-403/DINáENá60811-403 Hinweise: ungeschirmte Analogtype: MEGAFLEX 500 Verwendung: Für feste Verlegung oder flexible Anwendung, bei nicht ständig wiederkehrender freier Bewegung ohne zwangsweise Bewegungsführung und ohne Zugbeanspruchung, bei schwerer mechanischer Beanspruchung. Als Mess-, Kontroll- und Steuerleitung u. a. im Maschinen- und Anlagenbau, in der Klimatechnik, bei der Lager- und Fördertechnik, beim Schiffsbau sowie bei den regenerativen Energien wie beim Windkraftanlagenbau. EMV = Elektromagnetische Verträglichkeit Um die EMV-Eigenschaften zu optimieren, empfehlen wir eine beidseitige und großflächige Rundumkontaktierung des Kupfergeflechtes. Regellängen: 100 m, 500 m, 1000 mTechnische Änderungen vorbehalten.
1DB_13500_de.pdfProduktdatenblatt
Download
(Stand: 07.12.2024)
|
