Leiter-Nennquerschnitt | 0,75 qmm |
Leiter-Klasse | Kl.5 = feindrähtig |
Ader-Zahl | 25 |
Werkstoff der Aderisolation | PVC |
Ader-Kennzeichnung | Ziffern |
Schutzleiter | true |
Schirm über Verseilung | Geflecht |
Mantelmaterial | PVC |
Mantel-Farbe | grau |
Halogenfrei nach EN 50267-2-2 | false |
Flammwidrig | nach EN 60332-1-2 |
Raucharm nach EN 61034-2 | false |
Außendurchmesser ca. | 17,7 mm |
Zul. Kabelaußentemperatur bei Montage/Handling | -10 - 80 €C |
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -40 - 80 €C |
Nennspannung U | 500 V |

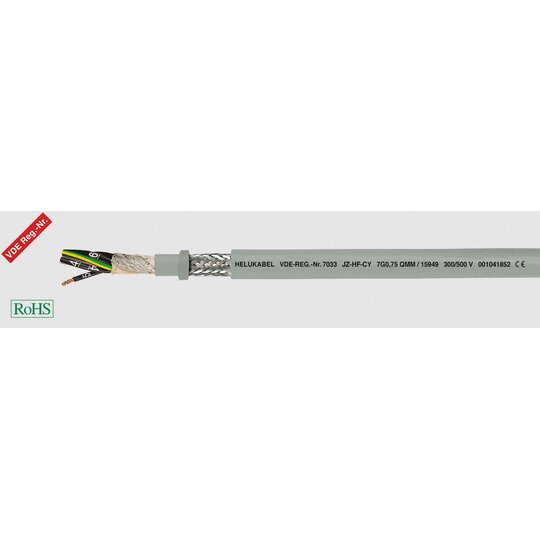

Technische Daten: Spezial-PVC-Schlauchleitung, hochflexibel, geschirmt in Anlehnung an DIN VDE 0285-525-2-51/ DIN EN 50525-2-51 Temperaturbereich bewegt -10°C bis +80°C nicht bewegt -40°C bis +80°C Nennspannung U0/U 300/500 V Prüfspannung 4000 V Durchschlagsspannung min. 8000 V Isolationswiderstand min. 20 MOhm x km Mindestbiegeradius bewegt 10x Leitungs Ø nicht bewegt 5x Leitungs Ø Strahlenbeständigkeit bis 80x106 cJ/kg (bis 80 Mrad) Aufbau: Cu-Litze blank, feinstdrähtig nach DIN VDE 0295 Kl.6 Sp.4, BS 6360 cl.6 bzw. IEC 60228 cl.6 Aderisolation aus Spezial-PVC Z 7225 Aderkennzeichnung nach DIN VDE 0293 schwarze Adern mit fortlaufendem weißem Ziffernaufdruck Adern in Lagen verseilt, mit optimal abgestimmten Schlaglängen Bewicklung aus Vlies über jeder Verseillage PVC-Innenmantel Abschirmung aus Cu-Geflecht, verzinnt, Bedeckung min. 85% Außenmantel aus Spezial-PVC Mantelfarbe grau (RAL 7001) mit Metermarkierung Eigenschaften: Die verwendeten Materialien bei der Fertigung sind silicon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen Prüfungen: PVC selbstverlöschend und flammwidrig nach DIN VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1 Ölbeständig nach DIN VDE 0473-811-404 / DIN EN 60811-404 Hinweise: ungeschirmte Analogtype: JZ-HF mit UL-Zulassung JZ-HF-FCY Verwendung: Verwendet für die Verlegung in trockenen und feuchten Räumen, jedoch nicht im Freien bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung, überzeugend bewährt im Standard-Schleppketteneinsatz, an Handhabungsautomaten, Robotern und permanent bewegten Maschinenteilen. Zur störfreien Datensignalübertragung für alle Bereiche in der Elektronik, Mess-, Steuer- und Regeltechnik sind diese Leitungen mit Abschirmung entwickelt worden. Auch in paariger Version möglich. Bei Anwendungen, die über standardmäßige Lösungen hinaus gehen (z. B. bei Kompostierungsanlagen oder Hochregal-Förderanlagen mit extrem hoher Verfahrgeschwindigkeit etc.) empfehlen wir Ihnen, unseren speziell entwickelten Erhebungsbogen für Energieführungssysteme, weitere Einsatzparameter siehe Auswahltabelle: Leitungen für Energieführungsketten im Vorspann. Für den Einsatz in Energieführungsketten bitte Montageanweisung beachten. EMV = Elektromagnetische Verträglichkeit Um die EMV-Eigenschaften zu optimieren, empfehlen wir eine beidseitige und großflächige Rundumkontaktierung des Kupfergeflechtes. Regellängen: 500 m, 1000 mTechnische Änderungen vorbehalten.
1DB_15930_de.pdfProduktdatenblatt
Download
(Stand: 19.08.2024)
|
