Leiter-Nennquerschnitt | 1 qmm |
Leiter-Klasse | Kl.5 = feindrähtig |
Ader-Zahl | 18 |
Werkstoff der Aderisolation | PVC |
Ader-Kennzeichnung | Ziffern |
Schutzleiter | true |
Mantelmaterial | PVC |
Mantel-Farbe | grau |
Halogenfrei nach EN 50267-2-2 | false |
Flammwidrig | nach EN 60332-1-2 |
Raucharm nach EN 61034-2 | false |
Außendurchmesser ca. | 13 mm |
Zul. Kabelaußentemperatur bei Montage/Handling | -10 - 80 €C |
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -40 - 80 €C |
Nennspannung U | 500 V |

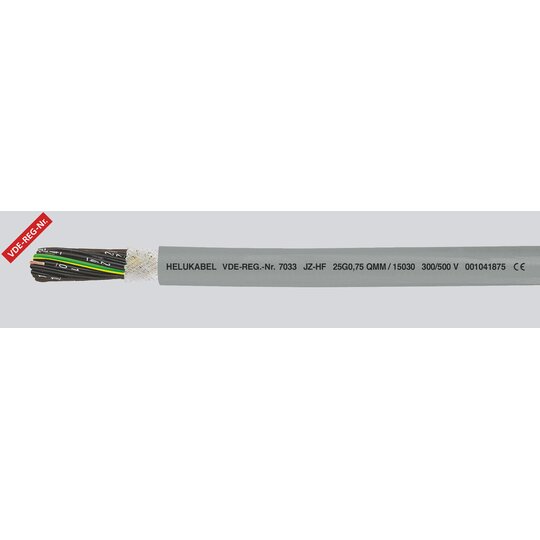

Technische Daten: Spezial-PVC-Schlauchleitung, durch Spezialkonstruktion und Aufbau hochflexibel in Anlehnung an DIN VDE 0285-525-2-51 / DIN EN 50525-2-51 Temperaturbereich bewegt -10°C bis +80°C nicht bewegt -40°C bis +80°C Nennspannung U0/U 300/500 V Prüfspannung 4000 V Durchschlagspannung min. 8000 V Mindestbiegeradius bewegt 7,5x Leitungs Ø nicht bewegt 4x Leitungs Ø Strahlenbeständigkeit bisá80x106 cJ/kgá(bisá80áMrad) Aufbau: Cu-Litze blank, feinstdrähtig nach VDE 0295 Kl.6 Sp.4, BS 6360 cl.6 bzw. IEC 60228 cl.6 Aderisolation aus Spezial-PVC Aderkennzeichnung nach DIN VDE 0293 schwarze Adern mit fortlaufendem weißem Ziffernaufdruck Adern mit optimalen Schlaglängen in Lagen verseilt Bewicklung aus Vlies über jeder Verseillage Außenmantel aus Spezial-PVC Mantelfarbe: grau (RAL 7001) mit Metermarkierung Eigenschaften: Die verwendeten Materialien bei der Fertigung sind silikon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen Prüfungen: PVC selbstverlöschend und flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2 Ölbeständigánach DINáVDEá0473-811-404/DINáENá60811-404 Hinweise: 'Reinraumqualifiziert' geschirmte Analogtype: JZ-HF-CY mit UL-Zulassung MULTISPEED 500-PVC UL/CSA Verwendung: Verwendet für die Verlegung in trockenen und feuchten Räumen, jedoch nicht im Freien als hochflexible PVC-Steuerleitung, für häufige Hub- und Biegebeanspruchung im Maschinen- und Werkzeugbau, in der Robotertechnik und an permanent bewegten Maschinenteilen. Bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung überzeugend bewährt im Schleppketteneinsatz.Regellängen: 100 m, 500 m, 1000 mTechnische Änderungen vorbehalten.
1DB_15001_de.pdfProduktdatenblatt
Download
(Stand: 07.12.2024)
|
1 / 108 / 10823 / 1082300 (28540)
