Leiter-Nennquerschnitt | 1,5 qmm |
Leiter-Klasse | Kl.6 = feinstdrähtig |
Ader-Zahl | 4 |
Werkstoff der Aderisolation | PVC |
Ader-Kennzeichnung | Ziffern |
Schutzleiter | true |
Schirm über Verseilung | Geflecht |
Mantelmaterial | PVC |
Mantel-Farbe | schwarz |
Halogenfrei nach EN 50267-2-2 | false |
Raucharm nach EN 61034-2 | false |
Außendurchmesser ca. | 11 mm |
Zul. Kabelaußentemperatur bei Montage/Handling | -5 - 90 €C |
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -40 - 90 €C |
Nennspannung U | 600 V |

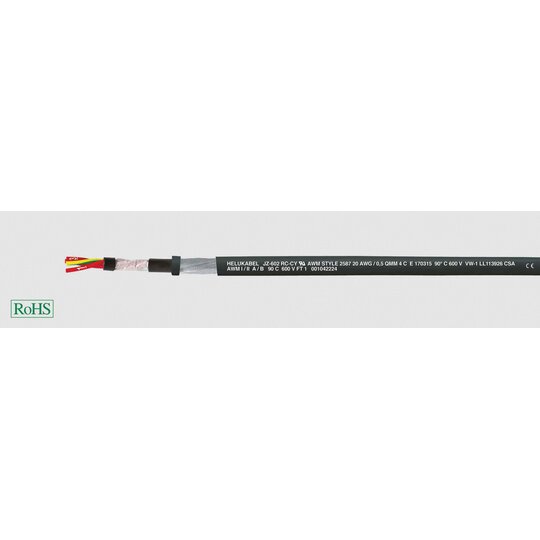

Technische Daten: Spezial-PVC-Schlauchleitung nach UL CSA AWM I/II A/B Style 2587 (Mantelmaterial) und CSA Temperaturbereich bewegt -5°C bis +90°C nicht bewegt -40°C bis +90°C (kurzzeitig +105°C) Nennspannung UL/CSA 600 V Prüfspannung 4000 V Durchschlagspannung min. 8000 V Isolationswiderstand min. 20 MOhm x km Mindestbiegeradius bewegt 10x Leitungs Ø nicht bewegt 5x Leitungs Ø Strahlenbeständigkeit bis 80x106 cJ/kg (bis 80 Mrad) Kopplungswiderstand max. 250 Ohm/km Aufbau: Cu-Leiter blank, feinstdrähtig nach DIN VDE 0295 Kl.6, Sp.4, BS 6360 cl.6 bzw. IEC 60228 cl.6 Aderisolation aus Spezial-PVC Mischungstyp YI8 nach DIN VDE 0207 Teil 4 und class 43 gem. UL Std.1581 Aderkennzeichnung nach DIN VDE 0293 rote Adern mit fortlaufendem weißem Ziffernaufdruck Adern mit optimalen Schlaglängen verseilt Bewicklung aus Vlies über jeder Verseillage PVC-Innenmantel Abschirmung: Bedeckung ca. 85% bis 17 mm Ø - Cu-Umlegung >17 mm Ø - Cu-Geflecht, Außenmantel aus Spezial-PVC Mischungstyp YM5 nach DIN VDE 0207 Teil 5, UL Style 2587 und CSA C22.2 No 210 Mantelfarbe: schwarz (RAL 9005) mit Metermarkierung Eigenschaften: Die verwendeten Materialien bei der Fertigung sind silicon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen Prüfungen: PVC selbstverlöschend und flammwidrig nach DIN VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1 , UL VW-1, CSA FT1 UV-beständig Hinweise: ungeschirmte Analogtype: JZ-602 RC Verwendung: Für die Verlegung in trockenen, feuchten und nassen Räumen bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung als geschirmte hochflexible PVC-Steuerleitung geeignet für häufige Hub- und Biegebeanspruchung im Maschinen- und Werkzeugbau, in der Robotertechnik und an permanent bewegten Maschinenteilen. überzeugend bewährt im Standard-Schleppketteneinsatz. Durch die hohe Abschirmdichte wird eine störfreie Übertragung von Signalen bzw. Impulsen sichergestellt. Die ideale störgeschützte Steuerleitung für obige Einsatzzwecke. Interessant für den exportorientierten Maschinenanlagenbau. Bei Anwendungen, die über standardmäßige Lösungen hinaus gehen empfehlen wir Ihnen, unseren speziell entwickelten Erhebungsbogen für Energieführungssysteme, weitere Einsatzparameter siehe Auswahltabelle: Leitungen für Energieführungsketten im Vorspann. Für den Einsatz in Energieführungsketten bitte Montageanweisung beachten. EMV = Elektromagnetische Verträglichkeit Um die EMV-Eigenschaften zu optimieren, empfehlen wir eine beidseitige und großflächige Rundumkontaktierung des Kupfergeflechtes. RC = Robotics Cable Regellängen: 100 m, 500 m, 1000 mTechnische Änderungen vorbehalten.
1DB_89950_de.pdfProduktdatenblatt
Download
(Stand: 07.12.2024)
|
1 / 113 / 11301 / 1130100 (33064)
