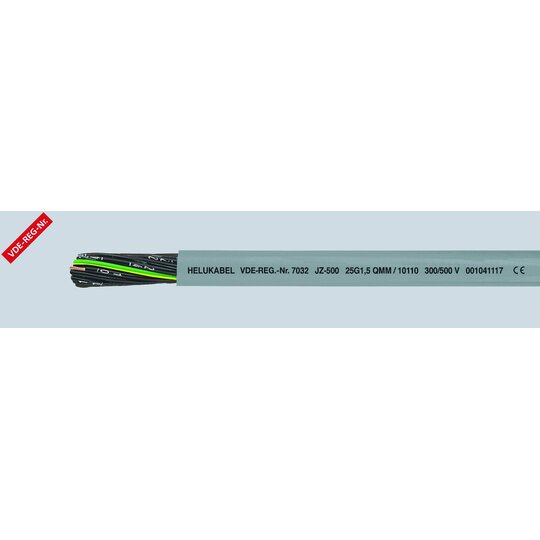

HK JZ-500 10G1,5 QMM PVC-Schlauchleitung Trommel 10181
500 Meter

Technische Daten: Spezial-PVC-Schlauchleitung GN-GE in Anlehnung an DIN VDE 0285-525-2-51 / DIN EN 50525-2-51 Temperaturbereich bewegt -15°C bis +80°C nicht bewegt -40°C bis +80°C Nennspannung U₀/U 300/500 V Prüfspannung 4000 V Durchschlagsspannung min. 8000 V Isolationswiderstand min.á20áMOhmáxákm Mindestbiegeradius bewegt 7,5x Leitungs Ø nicht bewegt 4x Leitungs Øá Strahlenbeständigkeit bisá80x10⁶ cJ/kgá(bisá80áMrad) Aufbau: Cu-Litze blank, nach DIN VDE 0295 Kl.5, feindrähtig, BS 6360 cl.5, IEC 60228 cl.5 Aderisolation aus Spezial-PVC Aderkennzeichnung nach DIN VDE 0293 schwarze Adern mit fortlaufendem weißem ZiffernaufdruckAdern mit optimalen Schlaglängen in Lagen verseilt Außenmantel aus Spezial-PVC Mantelfarbe: grau (RAL 7001) mit Metermarkierung Eigenschaften: Weitgehend ölbeständig, öl-/chemische Beständigkeit bedingt schleppkettenfähig, bedingt für Torsion geeignet Die verwendeten Materialien bei der Fertigung sind silicon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen Prüfungen: PVCáselbstverlöschendáundáflammwidrig nacháDINáVDEá0482-332-1-2, DINáENá60332-1-2,áIECá60332-1-2 (entsprichtáDINáVDEá0472áTeilá804 PrüfartáB) Hinweise: 'Reinraumqualifiziert'geschirmte Analogtypen: F-CY-JZ, F-CY-OZ (LiY-CY), Y-CY-JB, Y-CY-JZ Verwendung: Wird eingesetzt bei mittlerer mechanischer Beanspruchung für flexible Anwendung bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung in trockenen, feuchten und nassen Räumen, jedoch nicht im Freien, als Mess-, Kontroll- und Steuerleitung an Werkzeugmaschinen, Fließ- und Förderbändern, Fertigungsstraßen, im Anlagenbau, in der Klimatechnik, in Hütten- und Stahlwalzwerken. Regellängen: 100 m, 500 m, 1000 mTechnische Änderungen vorbehalten.
