Leiter-Nennquerschnitt | 0,75 qmm |
AWG-Querschnitt | 19 |
Leiter-Klasse | Kl.5 = feindrähtig |
Werkstoff der Aderisolation | PVC |
Schirm | false |
Halogenfrei nach EN 50267-2-2 | false |
Flammwidrig | nach EN 60332-1-2 |
Raucharm nach EN 61034-2 | false |
Ölbeständig nach EN 60811-2-1 | false |
Außendurchmesser ca. | 2,85 mm |
Zul. Kabelaußentemperatur bei Montage/Handling | -5 - 90 €C |
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -40 - 90 €C |
Nennspannung U0 | 600 V |
Nennspannung U | 500 V |

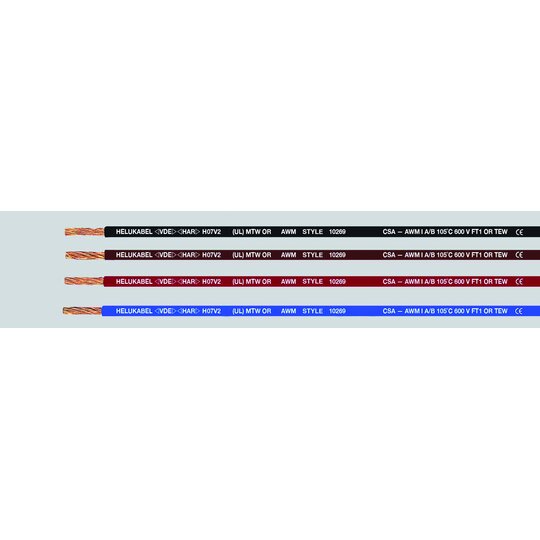

Technische Daten: PVC-Einzelader nach DIN VDE 0285-525-2-31/ DIN EN 50525-2-31, UL Std.1063, UL Style 10269 (dadurch Style 1015 erweitert) und CSA-TEW bzw. CSA-AWM I A/B Temperaturbereich H05V2-K / H07V2-K bewegt +5°C bis +90°C nicht bewegt -40°C bis +90°C UL (AWM) -40°C bis +105°C UL (MTW) -40°C bis +90°C CSA (TEW) -40°C bis +105°C Nennspannung bis 1 mm² H05V2-K U0/U 300/500 V ab 1,5 mm² H07V2-K U0/U 450/750 V UL (AWM) 1000 V (AC) UL (AWM) 1250 V (DC) UL (MTW) 600 V CSA (TEW) 600 V Prüfspannung H05V2-K = 2000 V H07V2-K = 2500 V Prüfspannungen (Spark Test) 0,5 mm²á = 5 kV = 0,75 mm² =á 6 kV Isolationswiderstand min. 20 MOhm x km Mindestbiegeradius fest verlegt für Ader Ø: = 8 mm: 4x Ader Ø > 8-12 mm: 5x Ader Ø > 12 mm: 6x Ader Ø Aufbau: Cu-Litze blank feindrähtig nach DIN VDE 0295 Kl.5, BS 6360 cl.5, IEC 60228 cl.5, gem. UL Std.758 Aderisolation aus PVC Mischungstyp TI3 nach DIN VDE 0207-363-3/ DIN EN 50363-3 CSA-C 22.2 No. 210 tab.12 class H und class 43 gem. UL Std. 1581 Aderkennzeichnung nach DIN VDE 0293 Eigenschaften: Die verwendeten Materialien bei der Fertigung sind silicon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen Prüfungen: PVC selbstverlöschend und flammwidrig nach DIN VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1-2 (entspricht DIN VDE 0472 Teil 804 Prüfart B), ULáVW-1,áCSAáFT1 Verwendung:Fünffach genormte Verdrahtungsleitung konzipiert für den exportorientierten Anlagen- und Maschinenbauer. Dank der Approbation HAR, UL-AWM, UL-MTW, CSA-AWM, CSA-Equipment-wire ist eine wirtschaftliche Lagerhaltung und Stücklistenvereinfachung möglich. CE = Das Produkt ist konform zur Niederspannungsrichtlinie 2014/35/EU.Regellängen: 100 m, 152 m, 305 m, 1000 mTechnische Änderungen vorbehalten.
1DB_64075_de.pdfProduktdatenblatt
Download
(Stand: 07.12.2024)
|
