Anzahl der Kontakte als Wechsler | 0 |
Anzahl der Kontakte als Schließer | 1 |
Anzahl der Kontakte als Öffner | 0 |
Anzahl der Fehlersignalschalter | 0 |
Bemessungsbetriebsstrom Ie bei AC-15, 230 V | 3 A |
Ausführung des elektrischen Anschlusses | Schraubanschluss |
Ausführung | aufsteckbar |
Montageart | Frontbefestigung |
Fassung | ohne |

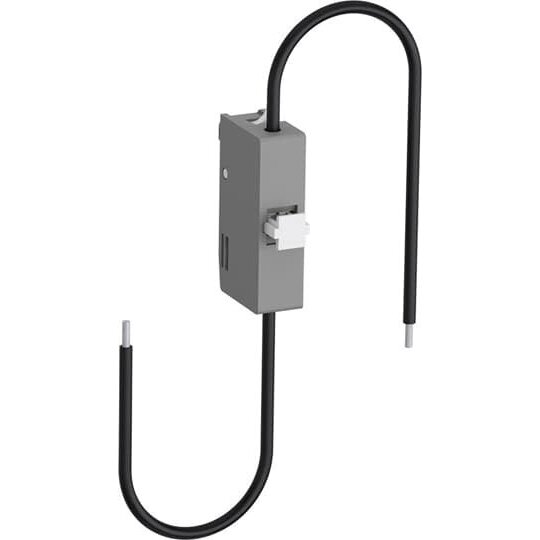

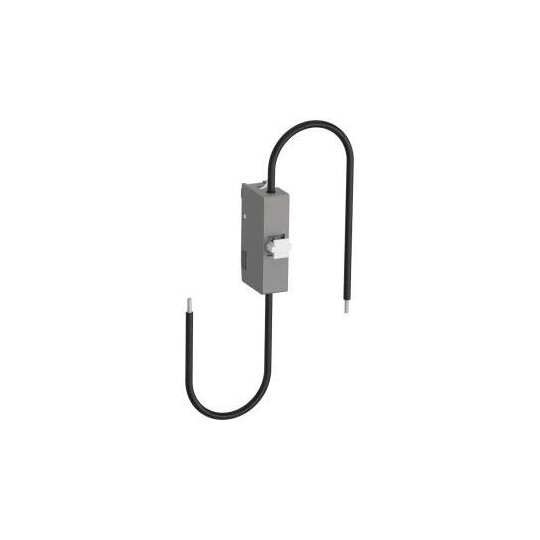

Die CB5-Impulskontaktblöcke sind für den Einsatz in Gehäusen in Verbindung mit einem einstellbaren mechanischen Druckknopf zur Klemmmontage auf der Schütz Vorderseite vorgesehen. Es sind zwei Typen erhältlich:- CB5-10: Schließer mit schwarzem Betätiger (ON-Funktion)- CB5-01: Öffner mit einem hellgrauen Betätiger (AUS-Funktion).Diese Blöcke sind mit 2 Anschlussleitungen 0,5 mm² mit Ende, ca. 18 cm lang, ausgestattet.Normen: UL 508, CSA 22.2 No. 14Anschlussart: SchraubklemmeAnzahl Pole: 1Anzahl Hilfskontakte Öffner: 0Anzahl Hilfskontakte Schließer: 1Bemessungsbetriebsspannung: Hilfsstromkreis 600 VBemessungsbetriebsstrom AC-15: (24 / 127 V) 6 A, (220 / 240 V) 3 AGeeignet für: AF09, AF09Z, AF12, AF12Z, AF16, AF16Z, AF26, AF26Z, AF30, AF30Z, AF38, AF38Z, AF40, AF52, AF65, AF80, AF96, AFC09, AFC12, AFC16, AFC26, AFC30, AFC38, AF45, AF50, AF63, AF75, A9, A12, A16, A26, A30, A40, A45, A50, A63, A75, A95, A110, AL9, AL9Z, AL12, AL12Z, AL16, AL16Z, AL26, AL30, AL40, AE45, AE50, AE63, AE75, TAL9, TAL12, TAL16, TAL26, TAL30, TAL40, TAE45, TAE50, TAE75, GA75, GAE75, UA16, UA26, UA30, UA50, UA63, UA75, UA95, UA110Montageart: Frontmontage
