Anzahl der Kontakte als Wechsler | 0 |
Anzahl der Kontakte als Schließer | 1 |
Anzahl der Kontakte als Öffner | 1 |
Anzahl der Fehlersignalschalter | 0 |
Bemessungsbetriebsstrom Ie bei AC-15, 230 V | 4 A |
Ausführung des elektrischen Anschlusses | Leiterplattenanschluss |
Ausführung | aufsteckbar |
Montageart | Seitenanbau |
Fassung | ohne |

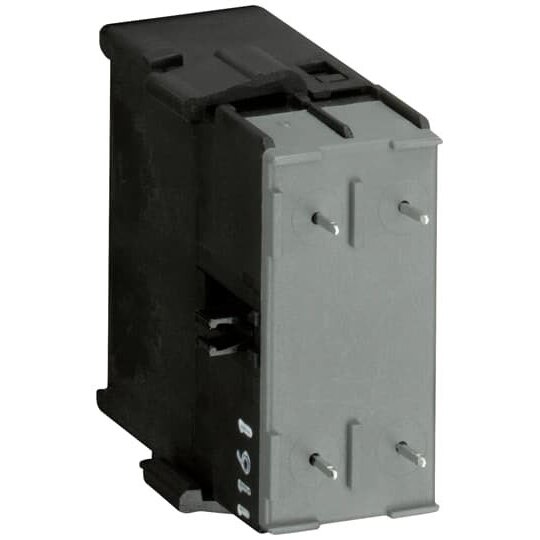

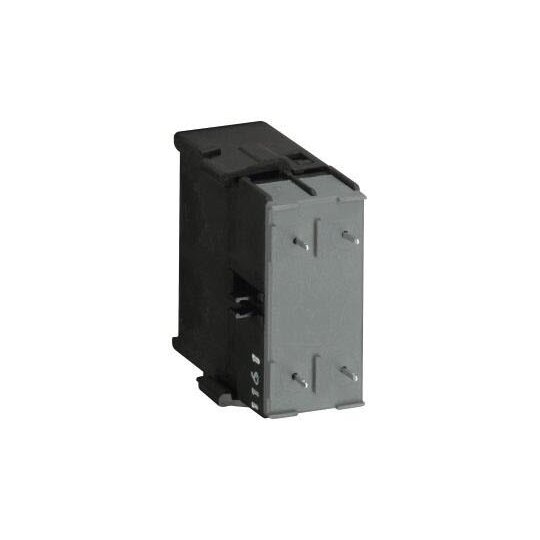

Der 2-polige Hilfskontaktblock CA6-11N-P mit 1S+1Ö eignet sich zum seitlichen Anbau an 3-polige Kleinschütze der Baureihe B/BC6 und B/BC7 mit Lötstifteckanschluß und einem integrierten Öffnerhilfskontakt. Der seitliche CA6 und der frontseitige CAF6 dürfen nicht gleichzeitig installiert sein. Hilfsstromkreis 690 V AC / 250 V DCBemessungsbetriebsstrom AC-15: (24 V) 4 A, (240 V) 4 A, (500 V) 2 A, (380 / 400 V) 3 ABemessungsbetriebsstrom DC-13: (24 V) 1,5 A, (110 V) 0,4 A, (220 / 240 V) 0,04 ABemessungsfrequenz: Hilfsstromkreis 50 Hz / 60 Hz / DCBemessungsisolationsspannung: 690 VBemessungsstoßspannungsfestigkeit: Hilfsstromkreis 6 kVGeeignet für: B6-30-01-P, BC6-30-01-P, B7-30-01-P, BC7-30-01-PMontageart: seitliche Montage auf SchützSchutzart: IP20Verlustleistung: bei Bemessungsbedingungen pro Pol 0,27 W
DOC CE-Erklärung
Download
(Stand: 14.12.2024)
|
Deeplink Produktseite
Download
(Stand: 14.12.2024)
|
Maßzeichnung
Download
(Stand: 14.12.2024)
|
Maßzeichnung
Download
(Stand: 14.12.2024)
|
Montageanleitung
Download
(Stand: 14.12.2024)
|
Produktdatenblatt
Download
(Stand: 14.12.2024)
|
REACH-Erklärung
Download
(Stand: 14.12.2024)
|
RoHS-Erklärung
Download
(Stand: 14.12.2024)
|
5 / 504 / 50401 / 5040106 (187218)
