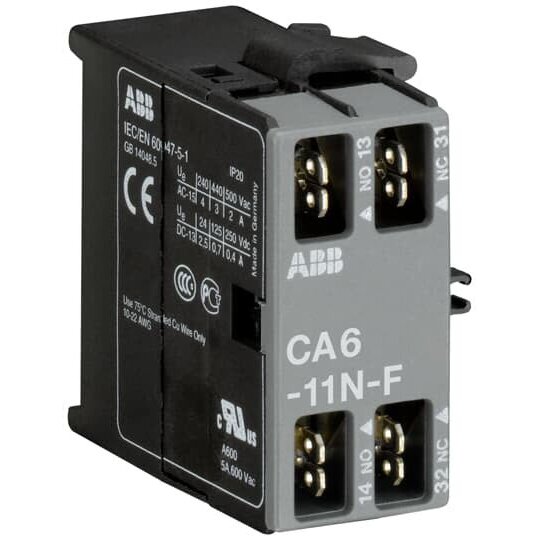

HILFSSCHALTER CA6-11N-F GJL1201318R0004
10 Stück

Listenpreis
Art.-Nr.
2760667
EAN
4013614051012
Hersteller-Nr.
GJL1201318R0004
DEHA.-Nr.
1925617
eClass.-Nr.
27371302
Zolltarif-Nr.
85365080
Anzahl der Kontakte als Wechsler 0
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Öffner 1
Anzahl der Fehlersignalschalter 0
Bemessungsbetriebsstrom Ie bei AC-15, 230 V 4 A
Ausführung des elektrischen Anschlusses Flachsteckanschluss
Ausführung aufsteckbar
Montageart Seitenanbau
Fassung ohne

Der 2-polige Hilfskontaktblock CA6-11N-F mit 1S+1Ö eignet sich zum seitlichen Anbau an 3-polige Kleinschütze der Baureihe B/BC6 und B/BC7 mit Flachsteckanschluß und einem integrierten Öffnerhilfskontakt. Der seitliche CA6 und der frontseitige CAF6 dürfen nicht gleichzeitig installiert sein.Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1Anschlussart: FlachsteckerverbindungAnzahl Pole: 2Anzahl Hilfskontakte Öffner: 1Anzahl Hilfskontakte Schließer: 1Bemessungsbetriebsspannung: Hilfsstromkreis 690 V AC / 250 V DCBemessungsbetriebsstrom AC-15: (24 V) 4 A, (240 V) 4 A, (500 V) 2 A, (380 / 400 V) 3 ABemessungsbetriebsstrom DC-13: (24 V) 1,5 A, (110 V) 0,4 A, (220 / 240 V) 0,04 ABemessungsfrequenz: Hilfsstromkreis 50 Hz / 60 Hz / DCBemessungsisolationsspannung: 690 VBemessungsstoßspannungsfestigkeit: Hilfsstromkreis 6 kVGeeignet für: B6-30-01-F, BC6-30-01-F, B7-30-01-F, BC7-30-01-FMontageart: seitliche Montage auf SchützSchutzart: IP20Verlustleistung: bei Bemessungsbedingungen pro Pol 0,27 W

GJL1201903R0001
ABB 187936
Art.-Nr.
2760806
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein

DOC CE-Erklärung

Download (Stand: 14.12.2024)

Deeplink Produktseite

Download (Stand: 14.12.2024)

Maßzeichnung

Download (Stand: 14.12.2024)

Maßzeichnung

Download (Stand: 14.12.2024)

Montageanleitung

Download (Stand: 14.12.2024)

Produktdatenblatt

Download (Stand: 14.12.2024)

REACH-Erklärung

Download (Stand: 14.12.2024)

RoHS-Erklärung

Download (Stand: 14.12.2024)
