HILFSSCHALTER HILFSSCHALTER-CA6-11 GJL1201319R0001
10 Stück

Listenpreis
Art.-Nr.
2760612
EAN
4013614051029
Hersteller-Nr.
GJL1201319R0001
DEHA.-Nr.
1931135
eClass.-Nr.
27371302
Zolltarif-Nr.
85365080
Anzahl der Kontakte als Wechsler 0
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Öffner 1
Anzahl der Fehlersignalschalter 0
Bemessungsbetriebsstrom Ie bei AC-15, 230 V 4 A
Ausführung des elektrischen Anschlusses Leiterplattenanschluss
Ausführung aufsteckbar
Montageart Seitenanbau
Fassung ohne

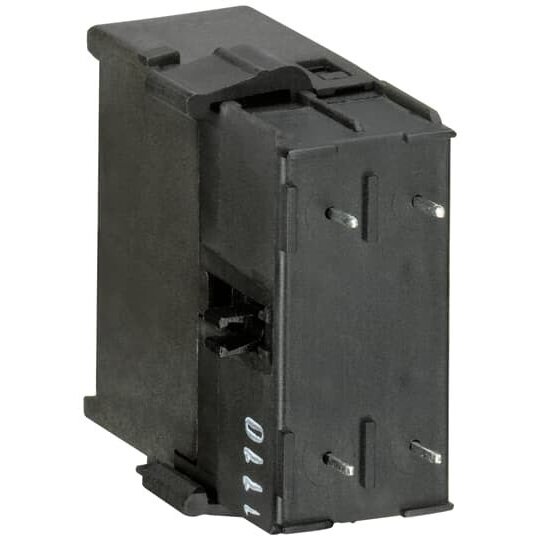

Der 2-polige Hilfskontaktblock CA6-11K-P mit 1S+1Ö eignet sich zum seitlichen Anbau an Kleinhilfsschütze K6 und KC6 mit Lötanschluß.Anzahl Hilfskontakte Öffner: 1Anzahl Hilfskontakte Schließer: 1Bemessungsbetriebsspannung: Hilfsstromkreis 690 V AC / 250 V DCBemessungsbetriebsstrom AC-15: (24 V) 4 A, (240 V) 4 A, (500 V) 2 A, (380 / 400 V) 3 ABemessungsbetriebsstrom DC-13: (24 V) 1,5 A, (110 V) 0,4 A, (220 / 240 V) 0,04 ABemessungsfrequenz: Hilfsstromkreis 50 Hz / 60 Hz / DCBemessungsisolationsspannung: 690 VBemessungsstoßspannungsfestigkeit: Hilfsstromkreis 6 kVGeeignet für: K6-P, KC6-PMontageart: seitliche Montage auf SchützSchutzart: IP20Verlustleistung: bei Bemessungsbedingungen pro Pol 0,27 W
