Leiter-Nennquerschnitt | 0,56 qmm |
Leiter-Klasse | Kl.5 = feindrähtig |
Ader-Zahl | 4 |
Verseilelement | Paare |
Werkstoff der Aderisolation | PVC |
Ader-Kennzeichnung | Farbe |
Schutzleiter | false |
Schirm über Verseilung | Geflecht |
Mantelmaterial | PVC |
Mantel-Farbe | grau |
Halogenfrei nach EN 50267-2-2 | false |
Raucharm nach EN 61034-2 | false |
Außendurchmesser ca. | 7 mm |
Zul. Kabelaußentemperatur bei Montage/Handling | -10 - 80 €C |
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -20 - 80 €C |
Nennspannung U | 300 V |

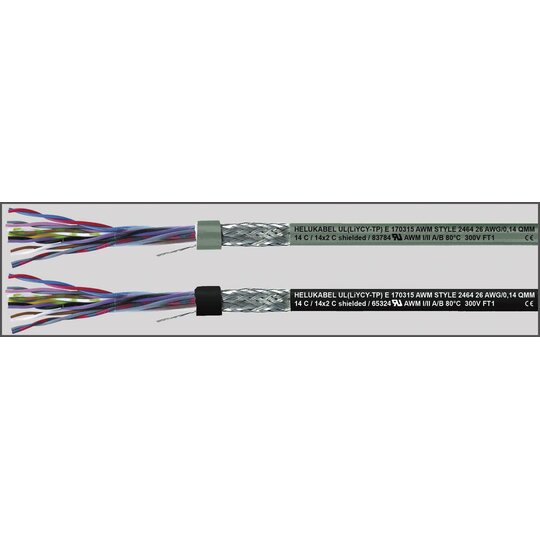

Technische Daten: Spezial-PVC-Steuerleitung approbiert nach UL Style 2464, Adern gem. UL Style 1061/1729 Temperaturbereich bewegt -10°C bis +80°C nicht bewegt -20°C bis +80°C Nennspannung 300 V Prüfspannung 1500 V Durchschlagspannung min. 3000 V Isolationswiderstand min. 100 MOhm x km Mindestbiegeradius bewegt 15x Leitungs Ø nicht bewegt 7,5x Leitungs Ø Kopplungswiderstand max. 250 Ohm/km Aufbau: Cu-Litzeáverzinnt,áfeindrähtig, gem. ASTM-Bá174-95áclassáJ-M Litzenaufbau bei: 0,14 mm² 7x0,162 mm 0,23 mm² 7x0,202 mm 0,34 mm² 7x0,254 mm 0,56 mm² 7x0,32 mm Aderisolation aus Spezial-PVC class 43 bzw. semirigid gem. UL Std.1581 tab.50.182 und 50.183 Aderkennzeichnung (Paar) nach DIN 47100, mit Farbwiederholung ab dem 23. Paar bzw. internationaler Farbcode Adern mit optimalen Schlaglängen zu Paaren verseilt Paare mit optimalen Schlaglängen in Lagen verseilt Trennfolie Beilauflitze Abschirmgeflecht aus verzinnten Cu-Drähten, Bedeckung ca. 85% Außenmantel aus Spezial-PVC class 43 gem. UL Std.1581 tab.50.182 Mantelfarbe: schwarz (internationaler Farbcode) grau (DIN 47100 - Lagervorratstype) Eigenschaften: Die verwendeten Materialien bei der Fertigung sind silicon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen Weitgehend beständig gegen Öl Lösungsmittel Säure Laugen Prüfungen: PVC flammwidrig nach UL VW-1, CSA FT1 Hinweise: ungeschirmte Analogtype: Steuerleitung UL (LiYY-TP) Verwendung: Flexible geschirmte paarige Verbindungsleitung, als Steuer-, Signal- und Messleitung an Werkzeugmaschinen, Fließ- und Förderbändern, im Anlagenbau, in der Klimatechnik, in Hütten- und Stahlwerken. EMV = Elektromagnetische Verträglichkeit Um die EMV-Eigenschaften zu optimieren, empfehlen wir eine beidseitige und großflächige Rundumkontaktierung des Kupfergeflechtes. Regellängen: 100 m, 500 m, 1000 mTechnische Änderungen vorbehalten.
1DB_83774_de.pdfProduktdatenblatt
