Leiter-Nennquerschnitt | 0,5 qmm |
Leiter-Klasse | Kl.6 = feinstdrähtig |
Ader-Zahl | 2 |
Werkstoff der Aderisolation | sonstige |
Ader-Kennzeichnung | Ziffern |
Schutzleiter | false |
Mantelmaterial | PUR (Polyurethan) |
Mantel-Farbe | grau |
Halogenfrei nach EN 50267-2-2 | false |
Flammwidrig | nach EN 60332-1-2 |
Raucharm nach EN 61034-2 | false |
Außendurchmesser ca. | 5,5 mm |
Zul. Kabelaußentemperatur bei Montage/Handling | -30 - 80 €C |
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -40 - 80 €C |
Nennspannung U | 500 V |

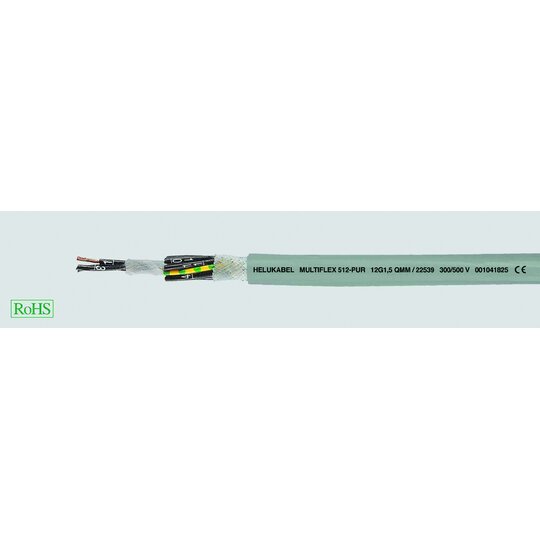

Technische Daten: Spezial-Schleppkettenleitung für extreme mechanische Beanspruchungen in Anlehnung an DIN VDE 0285-525-2-21/ DIN EN 50525-2-21 Temperaturbereich bewegt -30°C bis +80°C nicht bewegt -40°C bis +80°C Nennspannung U0/U 300/500 V Prüfspannung 3000 V Isolationswiderstand min. 100 MOhm x km Mindestbiegeradius bewegt 5x Leitungs Ø nicht bewegt 3x Leitungs Ø Wechselbiegetest getestet mit ca. 10 Mio. Wechselbiegezyklen Strahlenbeständigkeit bis 50x106 cJ/kg (bis 50 Mrad) Aufbau: Cu-Litze blank, feinstdrähtig nach DIN VDE 0295 Kl.6, Sp.4, BS 6360 cl.6 bzw. IEC 60228 cl.6 Aderisolierung aus Spezial PP Aderkennzeichnung schwarze Adern mit fortlaufendem weißem Ziffernaufdruck Adern in Lagen verseilt, mit optimal abgestimmten Schlaglängen Spezial-Schutzbewicklung über jeder Verseillage (ab 4 mm² ohne Schutzbewicklung über der Außenlage) Außenmantel aus Spezial-Vollpolyurethan TMPU, nach DIN VDE 0207-363-10-2 / DIN EN 50363-10-2 Mantelfarbe grau (RAL 7001), mit matter Oberfläche mit Metermarkierung Eigenschaften: sehr gute Ölbeständigkeit gewährleistet einen Dauereinsatz im Mehrschichtbetrieb mit extrem hohen Biegebeanspruchungen adhäsionsarm sehr hohe Widerstandsfähigkeit gegen mechanische Belastungen sehr gute Wechselbiegefestigkeit längere Standzeiten durch niedrigen Reibungswiderstand der PP-isolierten Adern hohe Reiß-, Abrieb- und Schlagzähigkeit auch bei niedrigen Temperaturen beständig gegen Witterungseinflüsse, Ozon und UV-Strahlen, Lösungsmittel, Säuren und Laugen, Hydraulikflüssigkeiten, Hydrolyse Die verwendeten Materialien bei der Fertigung sind silicon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen Hinweise: 'reinraumqualifiziert' geschirmte Analogtype: MULTIFLEX 512-C-PUR Verwendung: Diese Spezial-Schleppkettenleitungen werden für dauerflexible Beanspruchungen im Maschinen- und Werkzeugbau, in der Robotertechnik und an permanent bewegten Maschinenteilen, für Dauereinsatz im Mehrschichtbetrieb verwendet. Bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung überzeugend bewährt im Schleppketteneinsatz. Sie ist eine nach dem neuesten Stand der Technik entwickelte, hochflexible Steuerleitung, mit gleitfähiger PP-Aderisolation und einem schnittfesten und adhäsionsarmen PUR-Außenmantel der ein Optimum an Standzeiten und eine sehr hohe Wirtschaftlichkeit garantiert. Bei Anwendungen, die über standardmäßige Lösungen hinaus gehen (z. B. bei Kompostierungsanlagen oder Hochregal-Förderanlagen mit extrem hoher Verfahrgeschwindigkeit etc.) empfehlen wir Ihnen, unseren Erhebungsbogen für Energieführungssysteme im Vorspann. Für den Einsatz in Energieführungsketten bitte Montageanweisung beachten. Regellängen: 100 m, 500 m, 1000 mTechnische Änderungen vorbehalten.
Art.-Nr.
1080440
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein
|
1DB_22501_de.pdfProduktdatenblatt
Download
(Stand: 07.12.2024)
|
1 / 108 / 10827 / 1082700 (3538101)
