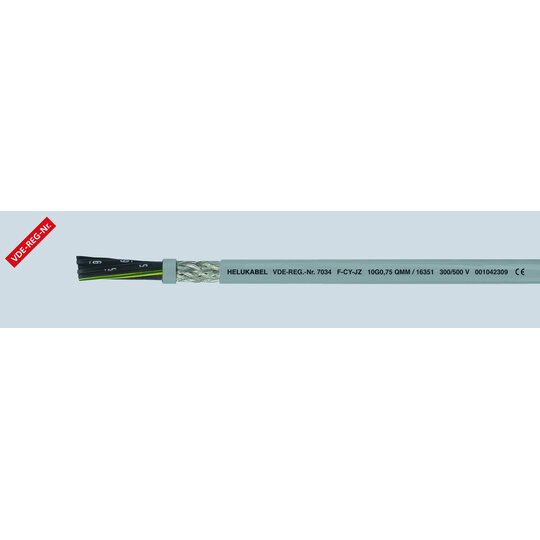

HELU 16440 F-CY-JZ 4G16qmm Grau Steuerleitung PVC

Listenpreis
Art.-Nr.
1011209
EAN
4060892023217
Hersteller-Nr.
16440
DEHA.-Nr.
2366931
eClass.-Nr.
27062010
Zolltarif-Nr.
85444995
Leiter-Nennquerschnitt 16 qmm
Leiter-Klasse Kl.5 = feindrähtig
Ader-Zahl 4
Werkstoff der Aderisolation PVC
Ader-Kennzeichnung Ziffern
Schutzleiter true
Schirm über Verseilung Geflecht
Mantelmaterial PVC
Mantel-Farbe grau
Halogenfrei nach EN 50267-2-2 false
Flammwidrig nach EN 60332-1-2
Raucharm nach EN 61034-2 false
Außendurchmesser ca. 21 mm
Zul. Kabelaußentemperatur bei Montage/Handling -10 - 80 €C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung -40 - 80 €C
Nennspannung U 500 V

Technische Daten: Spezial-PVC-Schlauchleitung in Anlehnung an DIN VDE 0285-525-2-51 / DIN EN 50525-2-51 Temperaturbereich bewegt -10°C bis +80°C nicht bewegt -40°C bis +80°C Nennspannung U0/U 300/500 V Prüfspannung Ader/Ader 4000 V Ader/Schirm 2000 V Durchschlagsspannung min. 8000 V Isolationswiderstand min.á20áMOhmáxákm Betriebskapazität je nach Leiterquerschnitt unterschiedlich bei 0,5 bis 2,5 mm²: Ader/Ader ca. 150 nF/km Ader/Schirm ca. 270 nF/km Kopplungswiderstand max. 250 Ohm/km Mindestbiegeradius bewegt 10x Leitungs Ø nicht bewegt 5x Leitungs Ø Strahlenbeständigkeit bisá80x106 cJ/kgá(bisá80áMrad) Aufbau: Cu-Litze blank, nach DIN VDE 0295 Kl.5, feindrähtig, BS 6360 cl.5, IEC 60228 cl.5 Aderisolation aus Spezial-PVC Aderkennzeichnung nach DIN VDE 0293 schwarze Adern mit fortlaufendem weißem Ziffernaufdruck Adern mit optimalen Schlaglängen in Lagen verseilt Trennfolie Abschirmgeflecht aus verzinnten Cu-Drähten, Bedeckung ca. 85% Außenmantel aus Spezial-PVC Mantelfarbe: grau (RAL 7001) mit Metermarkierung Eigenschaften: Weitgehend ölbeständig, öl-/chemische Beständigkeit Die verwendeten Materialien bei der Fertigung sind silicon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen Prüfungen: PVCáselbstverlöschendáundáflammwidrig nacháDINáVDEá0482-332-1-2, DINáENá60332-1-2,áIECá60332-1-2 (entsprichtáDINáVDEá0472áTeilá804 PrüfartáB) Hinweise: 'Reinraumqualifiziert'ungeschirmte Analogtype: JZ-500 Verwendung: Bei mittlerer mechanischer Beanspruchung für flexible Anwendung bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung in trockenen, feuchten und nassen Räumen, jedoch nicht im Freien, als Steuerleitung in der Steuer- und Regeltechnik, im Werkzeug- und Maschinenbau, in Rechenanlagen, in der Heiz- und Klimatechnik, im Anlagenbau sowie als Signalleitung in der Elektronik. Statt aufwendigem PVC-Innenmantel wird eine stabilisierende Trennfolie zwischen Aderverband und Geflecht eingesetzt. Sie reduziert den Außendurchmesser wesentlich, was geringere Biegeradien, geringeres Gewicht etc. mit sich bringt. Durch die hohe Abschirmdichte wird eine störfreie übertragung von Signalen bzw. Impulsen sichergestellt. Die ideale störgeschützte Steuerleitung für obige Einsatzzwecke. EMV = Elektromagnetische Verträglichkeit Um die EMV-Eigenschaften zu optimieren, empfehlen wir eine beidseitige und großflächige Rundumkontaktierung des Kupfergeflechtes. Regellängen: 500 m, 1000 mTechnische Änderungen vorbehalten.

1DB_16320_de.pdf

Produktdatenblatt

Download (Stand: 07.12.2024)
