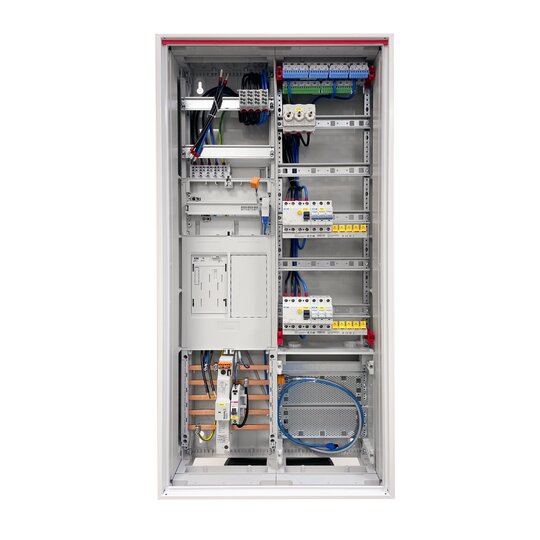

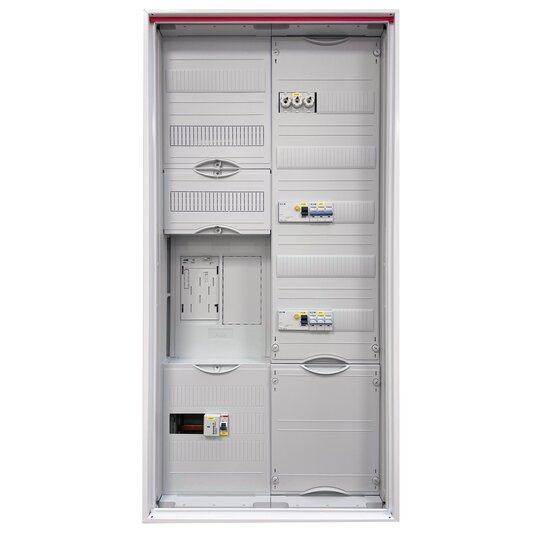

Komplett-Zählerschrank BASIC eHZ PV ready – bestückt & anschlussfertig verdrahtet inkl. Überspannungsschutz

Der Zählerschrank BASIC eHZ PV ready wurde speziell für Anwendungen im Photovoltaikbereich entwickelt und ist als 2-reihiger Verteiler geeignet für elektronische Haushaltszähler (eHZ). Ebenfalls besitzt der Zählerschrank einen zukunftssicheren APZ-Raum (Abschlusspunkt Zählerplatz).

In dem Lieferumfang ist ein verdrahteter, Überspannungsschutz (Typ 1-2-3) enthalten. Mit dem Kombi-Ableiter wird ein umfassender Überspannungsschutz im netzseitigen Anschlussraum sichergestellt, da er die Schutzfunktionen von Typ 1, Typ 2 und Typ 3 zuverlässig und höchst wirksam erfüllt.

Der SLS-Schalter ist bereits vorverdrahtet, muss aber je nach EVU separat dazu bestellt werden.

Weiterhin sind ein Fehlerstromschutzschalter (40A/0,3mA; Typ A) mit einem dreipoligen Sicherungsautomaten C20 für PV-Anwendung verbaut.

Für den entsprechenden Anschluss der Elektromobilitätsanwendungen sind ein Fehlerstromschutzschalter (40A/0,03mA, Typ A) sowie ein dreipoliger B16 Sicherungsautomat zum Schutz der Kabel und Leitungen vor Überlast und Kurzschluss verbaut.

Ein NEOZED-Abgang ist bereits vorgerüstet, um die schon bestehende Verteilung neu einzuspeisen.

Darüber hinaus ist der Zählerschrank ist mit einem Verdrahtungssatz für den digitalen Energiezähler (Energy Meter) ausgestattet. Damit kann der entsprechende Anschluss schnell und einfach durchgeführt werden.

Die Abmessungen der anschlussfertigen Standard-Schaltschränke BASIC sind: 1100 x 550 x 215 mm.

Eine hohe Sicherheit wird durch den schutzisolierten Innenraum mit Schutzklasse 2 und Schutzart IP44 gewährleistet.
Der Komplett-Zählerschrank „MADE BY HARDY SCHMITZ“ entspricht gültigen DIN VDE Vorschriften.

Die Komplett-Zählerschränke in der Version BASIC sind vielseitig einsetzbar. Die modernen Niederspannungsverteiler können universell für PV-Anwendungen in Neubauten oder auch in Altbau-Sanierungen verwendet werden.
