Leiter-Nennquerschnitt | 2,50 qmm |
Leiter-Klasse | Kl.5 = feindrähtig |
Ader-Zahl | 4 |
Werkstoff der Aderisolation | Gummimischung |
Ader-Kennzeichnung | Farbe |
Schutzleiter | true |
Schirm | false |
Mantelmaterial | Gummimischung |
Mantel-Farbe | schwarz |
Ausführung | rund |
Raucharm nach EN 61034-2 | true |
Halogenfrei nach EN 50267-2-2 | true |
Flammwidrig | nach EN 60332-3-24 |
Ölbeständig nach EN 60811-2-1 | true |
Außendurchmesser ca. | 15,30 mm |
Zul. max. Leitertemperatur | +90 €C |
Zul. Kabelaußentemperatur bei Montage/Handling | -5 - +70 €C |
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -40 - +70 €C |
Nennspannung U0 | 450 V |
Nennspannung U | 750 V |

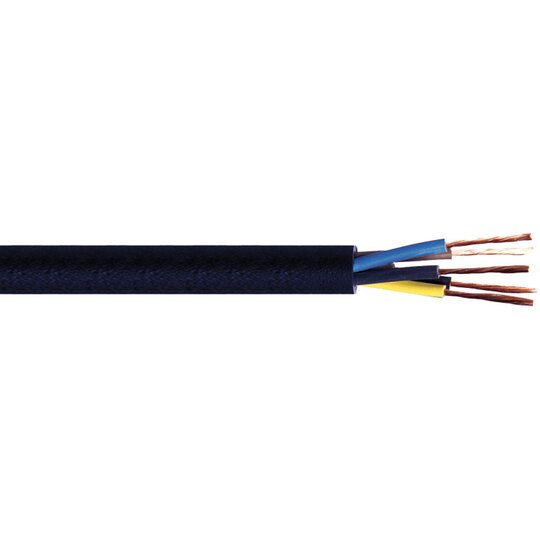

AnwendungEin- und mehradrige Schlauchleitung mit geringer Entwicklung von Rauch und korrosiven Gasen im Brandfall für die Verwendung in Innenräumen. Nicht geeignet für die ständige Verwendung im Freien, es sei denn, dass Leitungen mit geprüften Spezialmänteln verwendet werden. Hauptkontakt sollte vermieden werden, wenn die Leitung bei hohen Temperaturen im Einsatz ist.Aufbau* Cu-Litze blank feindrähtig nach DIN VDE 0295 Kl. 5, BS 6360 cl. 5, IEC 60228 bzw. HD 383* halogenfreie vernetzte Aderisolation, EI8 gemäß DIN VDE 0282 Teil 1 (HD 22.1 S3)* Aderfarben nach DIN VDE 0293-308* Adern mit optimalen Schlaglängen in Lagen verseilt* halogenfreier vernetzter Außenmantel, EM8 gemäß DIN VDE 0282 Teil 1 (HD 22.1 S3)* Mantelfarbe schwarz* Prüfungen Brennverhalten der Leitung nach EN 50265-2-1 (entspricht VDE 0472 Teil 804) und HD 405.3 Kat. C* Korrosivität von Brandgasen nach EN 50267-2-2 Rauchdichte nach HD 606* Ozonbeständigkeit der Isolierhülle und des Mantels EN 60811-2-1, bzw. HD 22.2Technische Daten* Halogenfreie, vernetzte Schlauchleitung nach DIN VDE 0282 Teil 13, HD 22.13 S1+A1* Temperaturbereich bewegt -5 °C bis +70 °C nicht bewegt -40 °C bis +70 °C* zulässige Betriebstemperatur am Leiter +90 °C* Nennspannung bewegt U(0)/U 450/750 V fest verlegt U(0)/U 0,6/1 kV* Prüfspannung 2500 V* Dauerzugbelastung max. 15 N/mm^2 unter Berücksichtigung des Gesamt-Kupferquerschnitts* Mindestbiegeradius bewegt 10x Leitungs Ø fest verlegt 4x Leitungs ØHinweisG = mit Schutzleiter gn-geX = ohne Schutzleiter.
