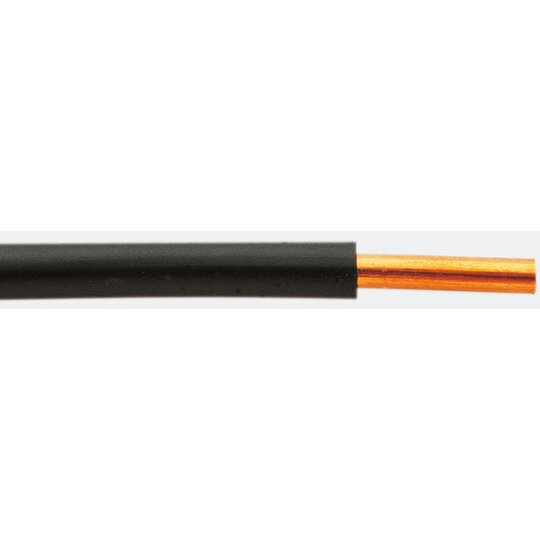

H07V-U 1x10 Braun Eca Ring 100 RAL 8003
100 Meter

Listenpreis: Bitte einloggen
Art.-Nr.: 1121105
EAN
Hersteller-Nr.: H07V-U 10 B
DEHA.-Nr.: 0100264
eClass.-Nr.
Zolltarif-Nr.: 85444995

Leiter-Nennquerschnitt	10,00 qmm
AWG-Querschnitt	8,00
Leiter-Durchmesser	3,57 mm
Leiter-Klasse	Kl.1 = eindrähtig
Werkstoff der Aderisolation	PVC
Schirm	false
Ader-Farbe	braun
Halogenfrei nach EN 50267-2-2	false
Flammwidrig	nach EN 60332-1-2
Raucharm nach EN 61034-2	false
Kältebeständig nach EN 60811-1-4	false
Ölbeständig nach EN 60811-2-1	false
Außendurchmesser ca.	5,50 mm
Zul. Kabelaußentemperatur bei Montage/Handling	+5 - +70 €C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung	-30 - +70 €C
Nennspannung U0	450 V
Nennspannung U	750 V

Anwendung:Diese Leitungen sind bestimmt für die Verlegung in Rohren auf, in und unter Putz soweie in geschlossenen Installationkanälen. Zur inneren Verdrahtung von Geräten, Schaltanlagen und Verteilern sowie für geschützte Verlegung in und an Leuchten.Hinweis:Diese Leitungen dürfen nicht zur direkten Verlegung auf Pritschen, Rinnen oder Wannen verwendet werden.Aufbau:Leiter: Kupfer blank, eindrähtigIsolation: PVC nach VDE 0207Mantelfarbe: nach VDE 0293-308Technische Daten:Nennspannung: 450/750 VPrüfspannung: 2500 VTemperaturbereich: +5 °C - +70 °C (beim Verlegen) -30 °C - +70 °C (nach Verlegen)Betriebstemp.: +70 °C (max.)Biegeradius: 15 x Leitungsdurchmesser (min.)Flammwidrigkeit: nach VDE 0472 T. 804 Prüfart B (=IEC 332-1).
