Leiter-Nennquerschnitt | 2,50 qmm |
Leiter-Klasse | Kl.5 = feindrähtig |
Ader-Zahl | 5 |
Werkstoff der Aderisolation | Gummimischung |
Ader-Kennzeichnung | Farbe |
Schutzleiter | true |
Schirm | false |
Mantelmaterial | Gummimischung |
Mantel-Farbe | schwarz |
Ausführung | rund |
Raucharm nach EN 61034-2 | false |
Halogenfrei nach EN 50267-2-2 | false |
Flammwidrig | nach EN 60332-1-2 |
Ölbeständig nach EN 60811-2-1 | true |
Außendurchmesser ca. | 13,50 mm |
Zul. max. Leitertemperatur | +80 €C |
Zul. Kabelaußentemperatur bei Montage/Handling | -25 - +80 €C |
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -25 - +80 €C |
Nennspannung U0 | 450 V |
Nennspannung U | 750 V |

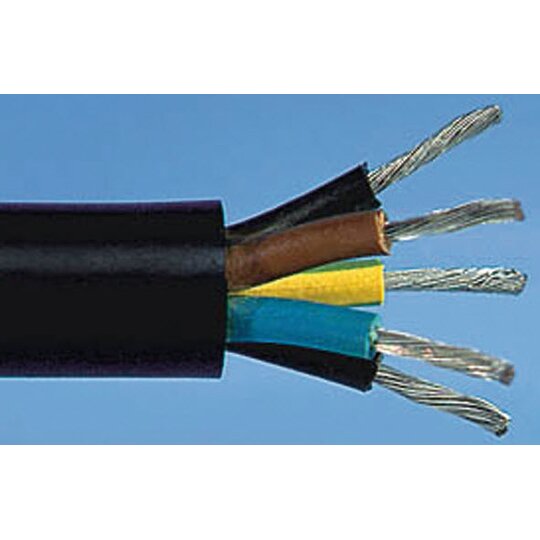

Schwere Gummischlauchleitung H07RN-F 5G2,5 gemäß VDE 0282-4
Anwendung
Für den Anschluss von Betriebsmitteln unter sehr extremen Belastungen, sowohl in mechanischer als auch thermischer Hinsicht. Zum Beispiel für Geräte in landwirtschaftlichen, gewerblichen und feuergefährdeten Betriebstätten. Weiter werden sie für große Kochkessel, Heizplatten, Handleuchten, Elektrowerkzeuge wie Kreissägen, Bohrmaschienen, Heimwerkgeräte, aber auch für transportable Motoren oder Maschinen auf Baustellen oder in landwirtschaftlichen Betrieben usw. verwendet. Einsetzbar auch für feste Verlegung, z. B. auf Putz, in provisorischen Bauten und Wohnbaracken. Zulässig für direkte Verlegung auf Bauteilen von Hebezeugen, Maschinen usw.
