H07RN-F 3G1,5 Eca Ring 50
50 Meter

Listenpreis: Bitte einloggen
Art.-Nr.: 1052063
EAN
Hersteller-Nr.: H07RN-F 3X1,
DEHA.-Nr.: 0108784
eClass.-Nr.
Zolltarif-Nr.: 85444995

Leiter-Nennquerschnitt	1,50 qmm
Leiter-Klasse	Kl.5 = feindrähtig
Ader-Zahl	3
Werkstoff der Aderisolation	Gummimischung
Ader-Kennzeichnung	Farbe
Schutzleiter	true
Schirm	false
Mantelmaterial	Gummimischung
Mantel-Farbe	schwarz
Ausführung	rund
Raucharm nach EN 61034-2	false
Halogenfrei nach EN 50267-2-2	false
Flammwidrig	nach EN 60332-1-2
Ölbeständig nach EN 60811-2-1	true
Außendurchmesser ca.	9,40 mm
Zul. max. Leitertemperatur	+80 €C
Zul. Kabelaußentemperatur bei Montage/Handling	-25 - +80 €C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung	-25 - +80 €C
Nennspannung U0	450 V
Nennspannung U	750 V

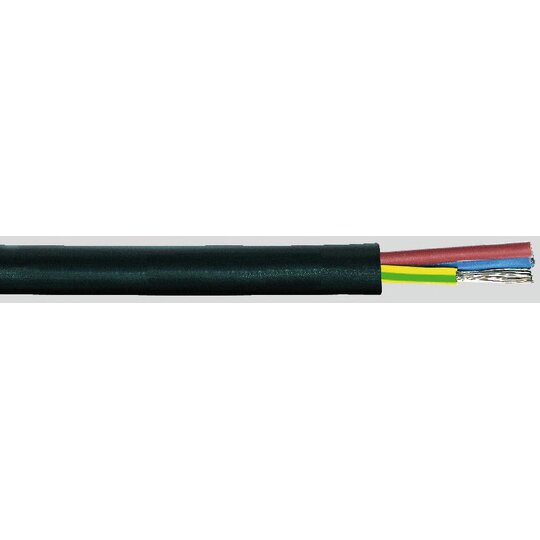

Schwere Gummischlauchleitung H07RN-F 3G1,5 gemäß VDE 0282-4

Anwendung

Für den Anschluss von Betriebsmitteln unter sehr extremen Belastungen, sowohl in mechanischer als auch thermischer Hinsicht. Zum Beispiel für Geräte in landwirtschaftlichen, gewerblichen und feuergefährdeten Betriebstätten. Weiter werden sie für große Kochkessel, Heizplatten, Handleuchten, Elektrowerkzeuge wie Kreissägen, Bohrmaschienen, Heimwerkgeräte, aber auch für transportable Motoren oder Maschinen auf Baustellen oder in landwirtschaftlichen Betrieben usw. verwendet. Einsetzbar auch für feste Verlegung, z. B. auf Putz, in provisorischen Bauten und Wohnbaracken. Zulässig für direkte Verlegung auf Bauteilen von Hebezeugen, Maschinen usw.

Aufbau

Leiter: Kupferlitze feindrähtig Klasse 5

Aderisolation: Gummimischung nach VDE 0207 T. 20

Aderkennzeichnung: nach VDE 0293-308

Außenmantel: Gummimischung nach VDE 0207 T. 21

Mantelfarbe: schwarz

Hinweis:

G = mit Schutzleiter gn-ge

X = ohne Schutzleiter

Technische Daten:

Nennspannung: 450/750 V

Prüfspannung: 2500 V

Temperaturbereich (beim Verlegen): -25 °C bis +80 °C

Temperaturbereich (nach Verlegen): -25 °C bis +80 °C

Betriebstemperatur: +80 °C (max.)

Biegeradius: 6x Leitungsdurchmesser (min.)

Dauerzugbelastung: max. 15 N/mm² unter Berücksichtigung des Gesamt-Kupferquerschnitts

Brandverhalten: nach VDE 0472 T. 804 Prüfart B (=IEC 332-1)

Ölbeständigkeit des Mantels: nach VDE 0472 T. 803 Prüfart A

Ozonbeständigkeit: nach VDE 0472 T. 805 Prüfart A bzw. nach VDE 0472 T. 805 A1 Prüfart C
